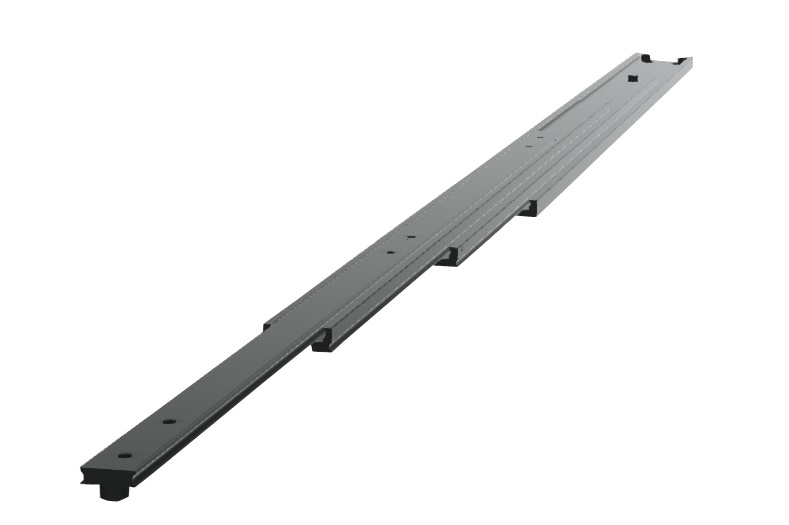

4015.XTSR080 (150-340kg)

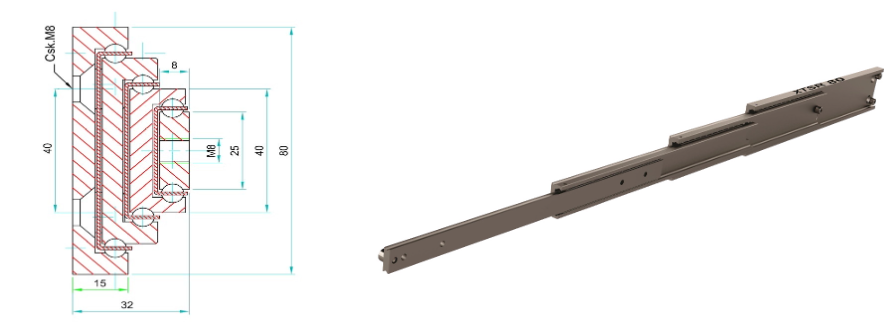

| 安裝間隙: | 33mm |
| 高度: | 80mm |
| 閉合長度: | 300-1600mm |
| 延展長度: | 450-2400mm |
| 最大載重: | 150-340 kg/pair |
| 滑軌節數: | 4 |
| 延展程度: | Over |
| 材質: | C45 steel |
| 抗震動性: | 8 |

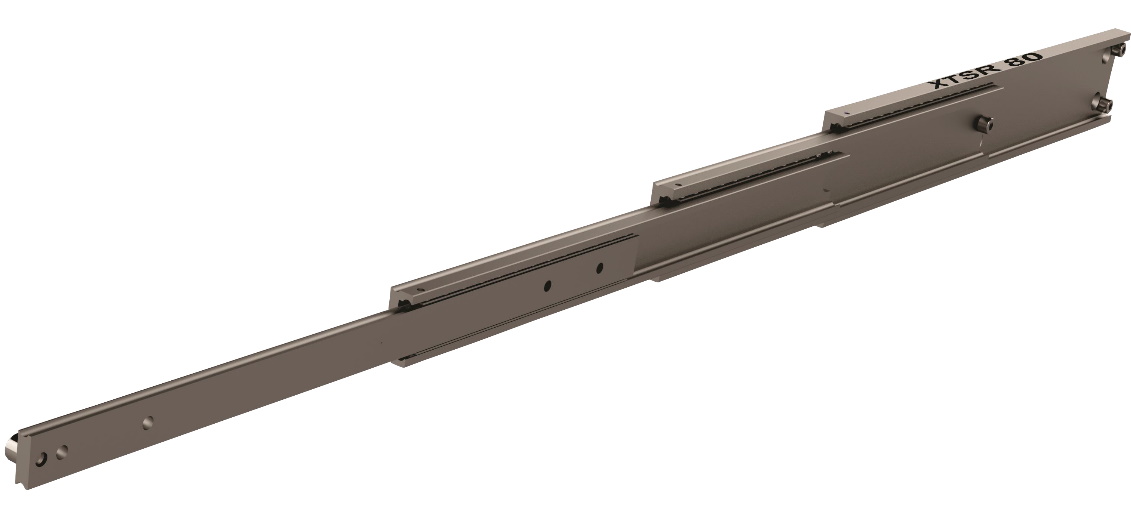

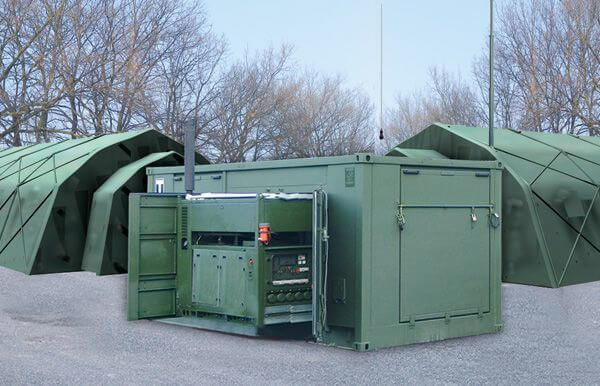

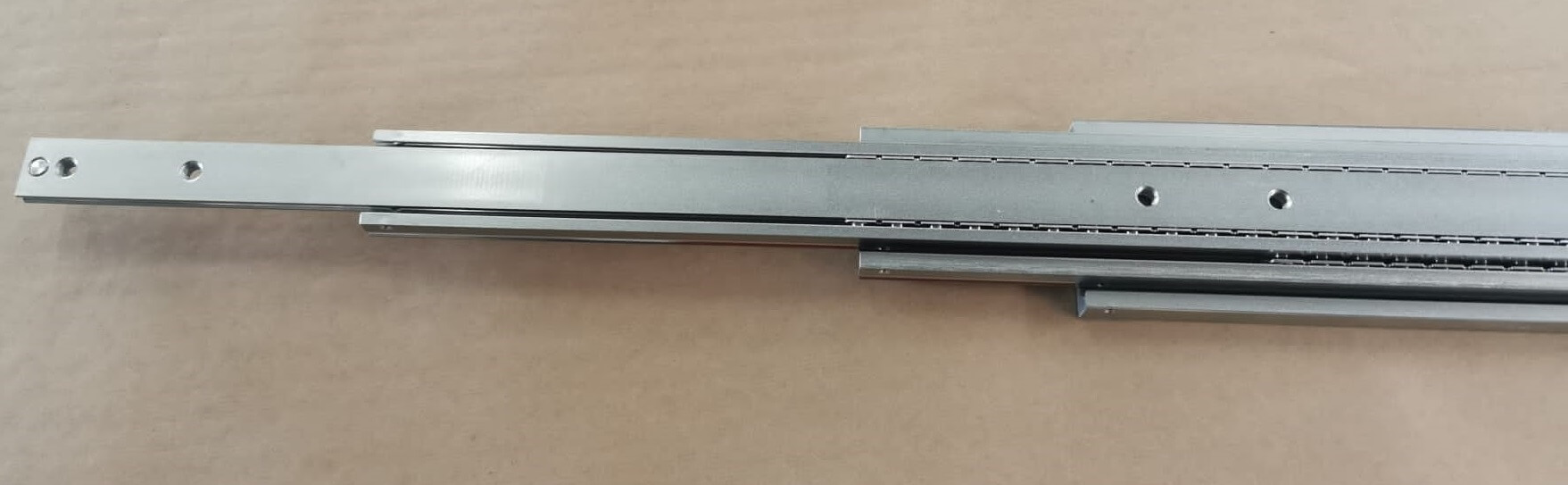

四節式伸縮導軌可使抽屜從閉合位置向外伸出150%行程, 1000mm的閉合長度可提供1500mm的延展行程(完全展開總長度2500mm)。非常適合安裝空間有限的車輛使用。XTSR-80導軌廣泛應用于國防產業, 適用于需求超延展導軌的狹窄安裝空間。
XTSR-80導軌行程150%, 載重能力150-340kg/對, 導軌在550mm長完全延展下載重可達到335kg。

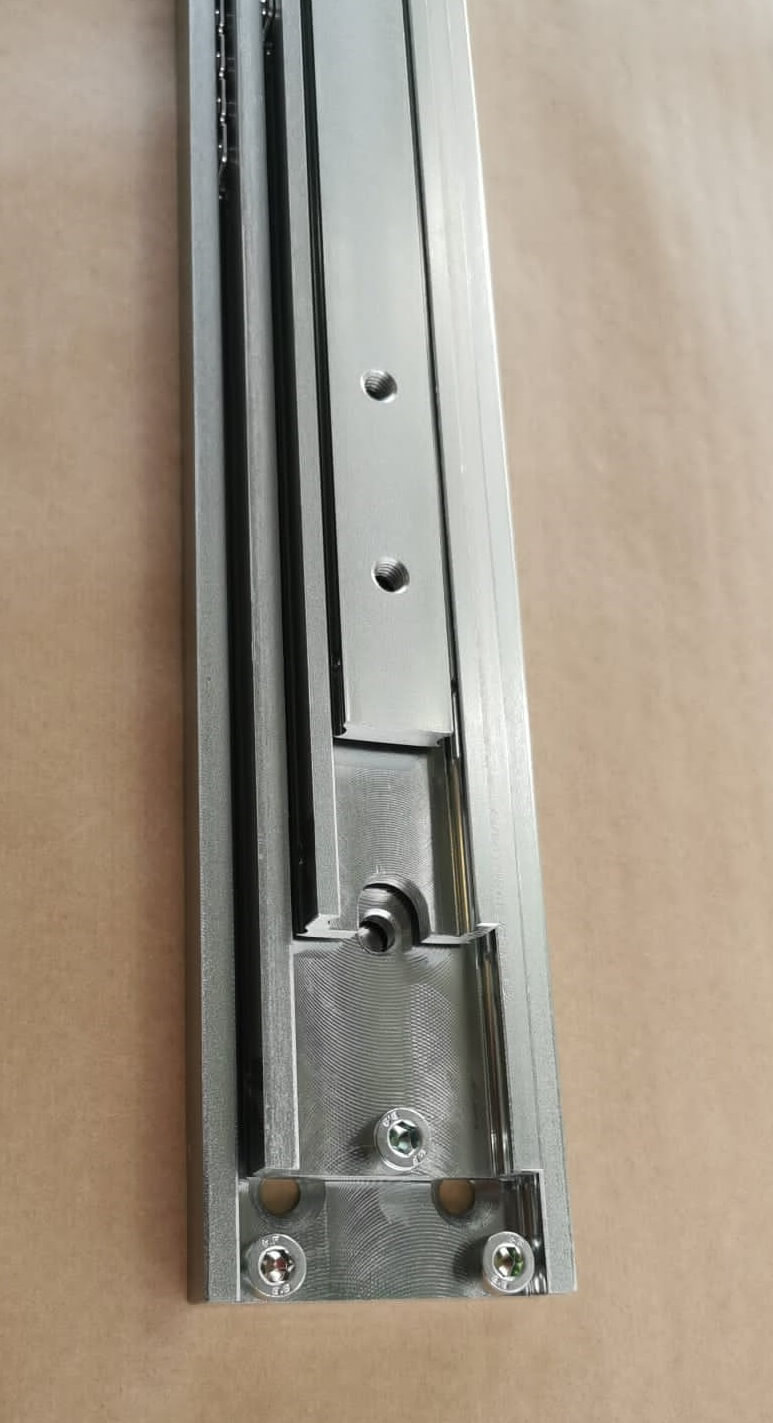

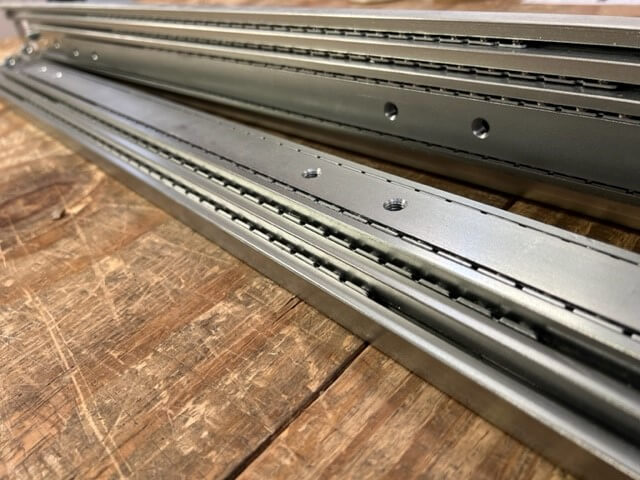

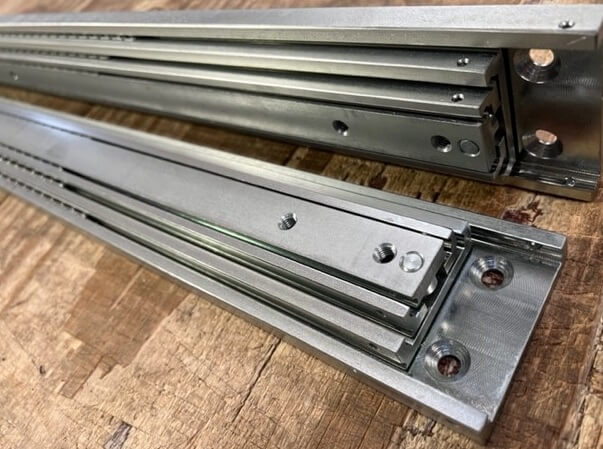

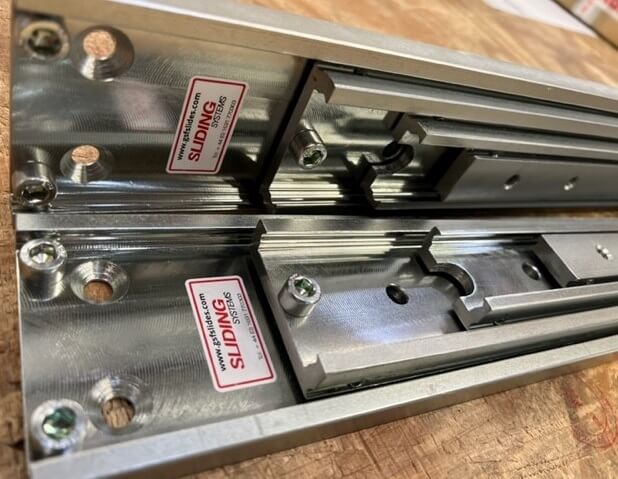

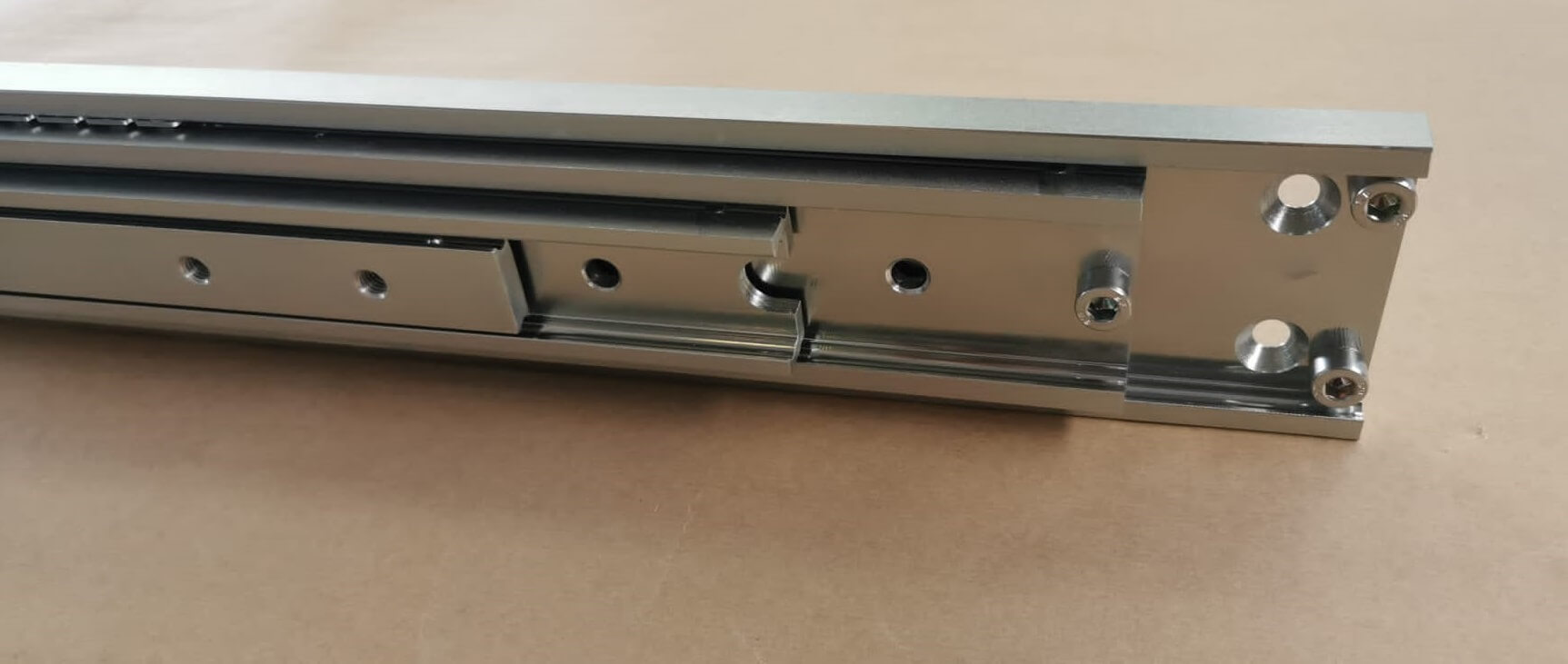

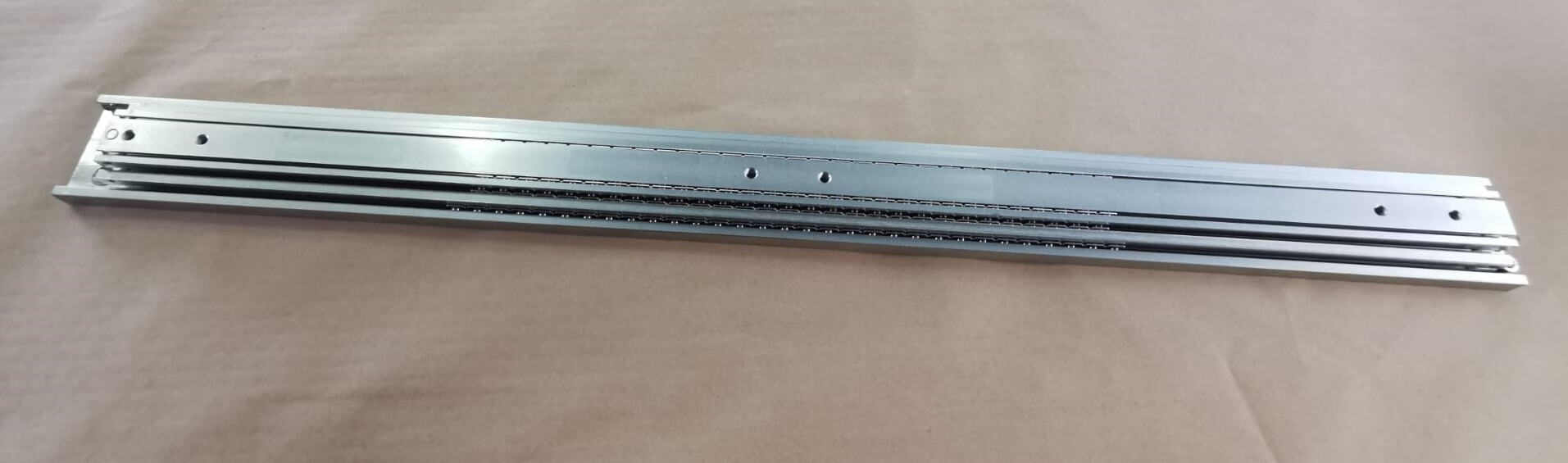

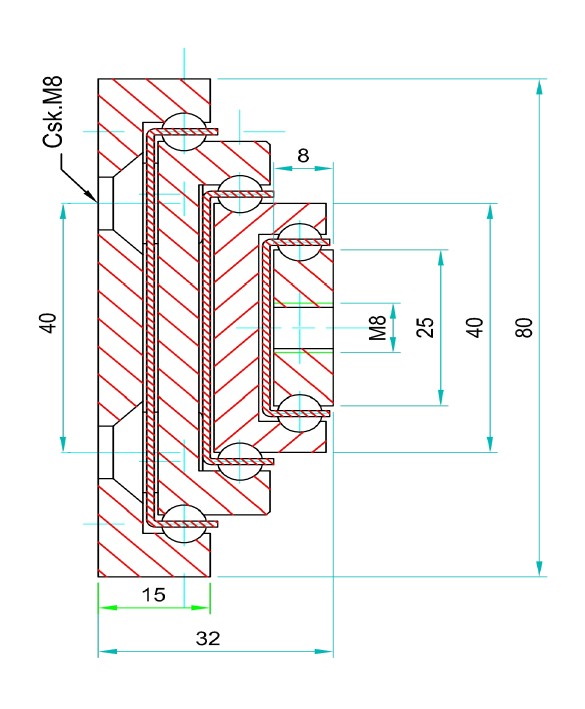

由四節冷抽鋼制成, 并裝配珠槽及鋼珠, XTSR-80導軌在閉合靜置的情況下有相當好的抗震抗沖擊性能以承受動態負載, 因此適合安裝于車載環境應用。這是一款非常強壯的崁套式導軌設計, 外軌提供皿頭孔以鎖附于車體, 內軌提供螺紋孔以利于與抽屜鎖附后不露出螺母。
我們也能藉由客制閉合長度、延展長度、安裝孔、表面處理、不銹鋼珠/珠槽以提供額外的產品變化。若沒有充分考慮大幅下降的負載能力, 我們不建議將XTSR導軌安裝在短軸上使用(平躺)。
制造流程符合ISO9001-2015，本款導軌由符合EN 10277的冷抽鋼C45E+C制成。珠槽采用雷射切割的鍍鋅板，鋼珠為符合DIN 5401的C85 G100規格。Professional系列碳鋼導軌通過RoHS & REACH認證，且受惠于我們自行投資的先進電解堿性鋅電鍍設備，導軌表面受到10-12微米的鍍鋅層保護，在DIN EN ISO 9227中性鹽霧測試中表現優異，120小時內無白銹，1032小時內無紅銹。
單支導軌每公尺重12.28kg。
請容許3-4周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.XTSR080.0300 | 300mm | 450mm | 310kg |
| 4015.XTSR080.0350 | 350mm | 525mm | 315kg |
| 4015.XTSR080.0400 | 400mm | 600mm | 320kg |
| 4015.XTSR080.0450 | 450mm | 675mm | 325kg |
| 4015.XTSR080.0500 | 500mm | 750mm | 330kg |
| 4015.XTSR080.0550 | 550mm | 825mm | 335kg |
| 4015.XTSR080.0600 | 600mm | 900mm | 340kg |
| 4015.XTSR080.0650 | 650mm | 975mm | 320kg |
| 4015.XTSR080.0700 | 700mm | 1050mm | 300kg |
| 4015.XTSR080.0750 | 750mm | 1125mm | 280kg |
| 4015.XTSR080.0800 | 800mm | 1200mm | 260kg |
| 4015.XTSR080.0850 | 850mm | 1275mm | 240kg |
| 4015.XTSR080.0900 | 900mm | 1350mm | 230kg |
| 4015.XTSR080.0950 | 950mm | 1425mm | 220kg |
| 4015.XTSR080.1000 | 1000mm | 1500mm | 210kg |
| 4015.XTSR080.1050 | 1050mm | 1575mm | 205kg |
| 4015.XTSR080.1100 | 1100mm | 1650mm | 200kg |
| 4015.XTSR080.1150 | 1150mm | 1725mm | 195kg |
| 4015.XTSR080.1200 | 1200mm | 1800mm | 190kg |
| 4015.XTSR080.1250 | 1250mm | 1875mm | 185kg |
| 4015.XTSR080.1300 | 1300mm | 1950mm | 180kg |
| 4015.XTSR080.1350 | 1350mm | 2025mm | 175kg |
| 4015.XTSR080.1400 | 1400mm | 2100mm | 170kg |
| 4015.XTSR080.1450 | 1450mm | 2175mm | 165kg |
| 4015.XTSR080.1500 | 1500mm | 2250mm | 160kg |
| 4015.XTSR080.1550 | 1550mm | 2325mm | 155kg |
| 4015.XTSR080.1600 | 1600mm | 2400mm | 150kg |
