4015.QSRT120 (200-680kg)

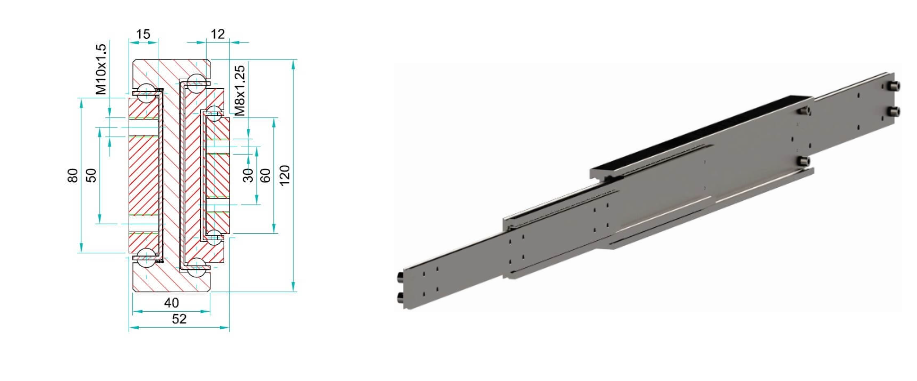

| 安裝間隙: | 52mm |
| 高度: | 120mm |
| 閉合長度: | 300-2000mm |
| 延展長度: | 450-3000mm |
| 最大載重: | 200-680 kg/pair |
| 滑軌節數: | 4 |
| 延展程度: | Over |
| 材質: | C45 steel |
| 抗震動性: | N/A |
四節式伸縮導軌可使抽屜從閉合位置向外伸出150%行程, 1000mm的閉合長度可提供1500mm的延展行程(完全展開總長度2500mm)。非常適合安裝空間有限的車輛使用。QSRT-120導軌被設計使用于安裝在火車底盤下方中心點的電池箱, 其超行程的結構使得電池箱可以從火車底盤完全伸出以利維修。
QSRT-120導軌行程150%, 載重能力200-680kg/對, 導軌在550mm長可以延展825mm, 載重達到640kg。

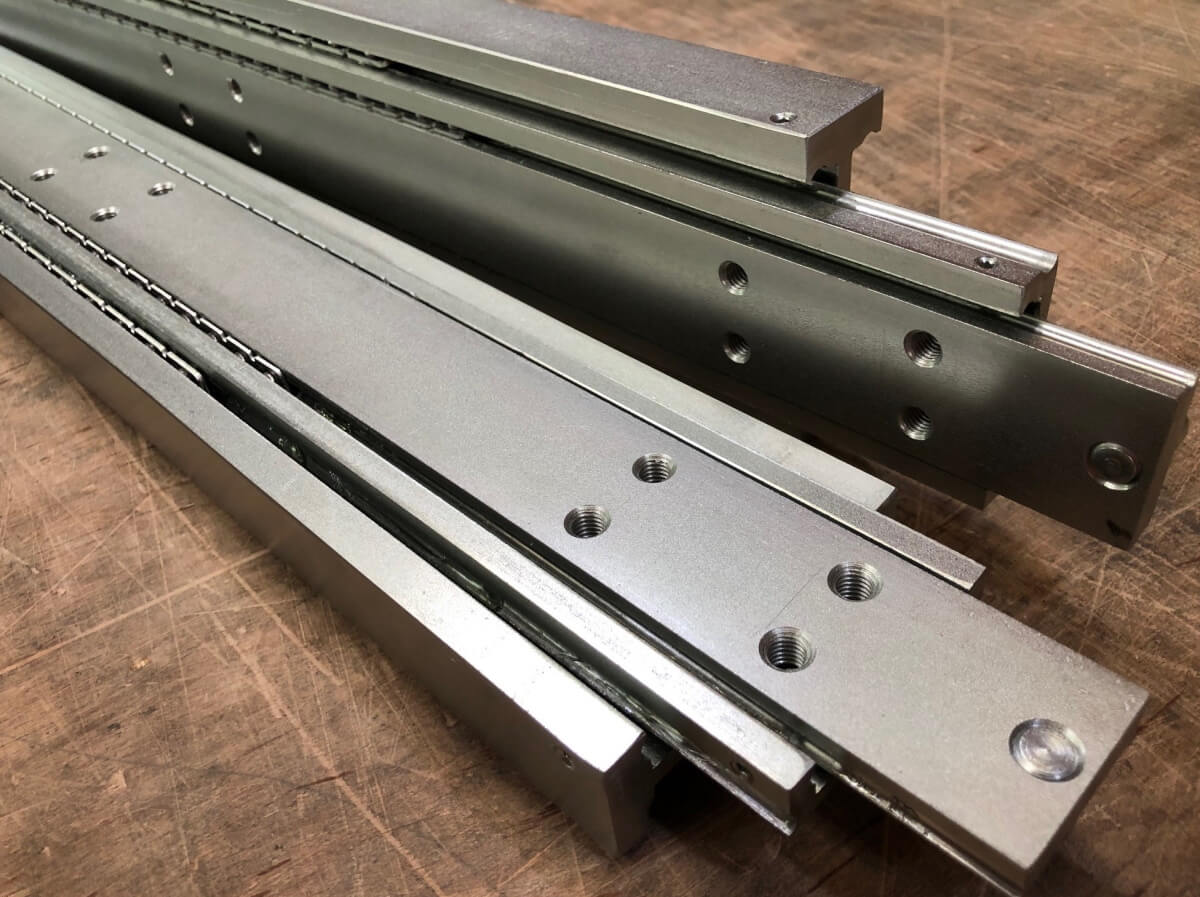

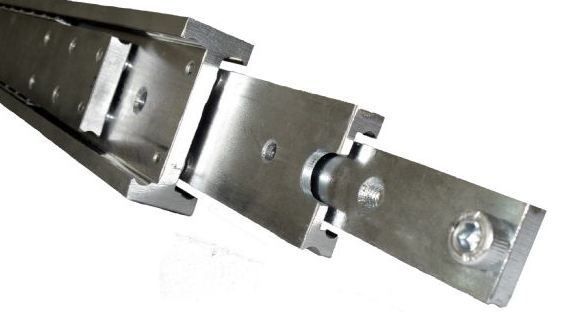

由四節冷抽鋼制成, 并裝配珠槽及鋼珠, QSRT-120導軌在閉合靜置的情況下有相當好的抗震抗沖擊性能以承受動態負載, 因此適合安裝于車載環境應用。這是一款非常堅固的導軌, 采用工字梁結構, 提供軸向和同軸扭矩負載的高抗性, 以達成延展后最小化撓曲和操作力。
我們也能藉由客制閉合長度、延展長度、安裝孔、表面處理、不銹鋼珠/珠槽以提供額外的產品變化。若沒有充分考慮大幅下降的負載能力, 我們不建議將QSRT導軌安裝在短軸上使用(平躺)。
制造流程符合ISO9001-2015，本款導軌由符合EN 10277的冷抽鋼C45E+C制成。珠槽采用雷射切割的鍍鋅板，鋼珠為符合DIN 5401的C85 G100規格。Professional系列碳鋼導軌通過RoHS & REACH認證，且受惠于我們自行投資的先進電解堿性鋅電鍍設備，導軌表面受到10-12微米的鍍鋅層保護，在DIN EN ISO 9227中性鹽霧測試中表現優異，120小時內無白銹，1032小時內無紅銹。
單支導軌每公尺重36.67kg。
請容許3-4周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.QSRT120.0300 | 300mm | 450mm | 540kg |
| 4015.QSRT120.0350 | 350mm | 525mm | 560kg |
| 4015.QSRT120.0400 | 400mm | 600mm | 580kg |
| 4015.QSRT120.0450 | 450mm | 675mm | 600kg |
| 4015.QSRT120.0500 | 500mm | 750mm | 620kg |
| 4015.QSRT120.0550 | 550mm | 825mm | 640kg |
| 4015.QSRT120.0600 | 600mm | 900mm | 650kg |
| 4015.QSRT120.0650 | 650mm | 975mm | 660kg |
| 4015.QSRT120.0700 | 700mm | 1050mm | 670kg |
| 4015.QSRT120.0750 | 750mm | 1125mm | 680kg |
| 4015.QSRT120.0800 | 800mm | 1200mm | 670kg |
| 4015.QSRT120.0850 | 850mm | 1275mm | 660kg |
| 4015.QSRT120.0900 | 900mm | 1350mm | 650kg |
| 4015.QSRT120.0950 | 950mm | 1425mm | 640kg |
| 4015.QSRT120.1000 | 1000mm | 1500mm | 630kg |
| 4015.QSRT120.1050 | 1050mm | 1575mm | 620kg |
| 4015.QSRT120.1100 | 1100mm | 1650mm | 600kg |
| 4015.QSRT120.1150 | 1150mm | 1725mm | 580kg |
| 4015.QSRT120.1200 | 1200mm | 1800mm | 560kg |
| 4015.QSRT120.1250 | 1250mm | 1875mm | 530kg |
| 4015.QSRT120.1300 | 1300mm | 1950mm | 500kg |
| 4015.QSRT120.1350 | 1350mm | 2025mm | 470kg |
| 4015.QSRT120.1400 | 1400mm | 2100mm | 430kg |
| 4015.QSRT120.1450 | 1450mm | 2175mm | 400kg |
| 4015.QSRT120.1500 | 1500mm | 2250mm | 350kg |
| 4015.QSRT120.1550 | 1550mm | 2325mm | 310kg |
| 4015.QSRT120.1600 | 1600mm | 2400mm | 295kg |
| 4015.QSRT120.1650 | 1650mm | 2475mm | 280kg |
| 4015.QSRT120.1700 | 1700mm | 2550mm | 270kg |
| 4015.QSRT120.1750 | 1750mm | 2625mm | 260kg |
| 4015.QSRT120.1800 | 1800mm | 2700mm | 255kg |
| 4015.QSRT120.1850 | 1850mm | 2775mm | 240kg |
| 4015.QSRT120.1900 | 1900mm | 2850mm | 230kg |
| 4015.QSRT120.1950 | 1950mm | 2925mm | 215kg |
| 4015.QSRT120.2000 | 2000mm | 3000mm | 200kg |
