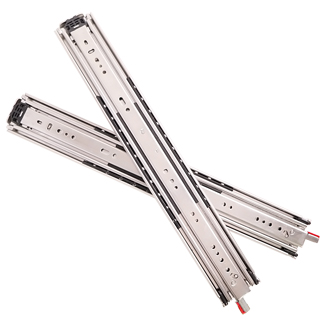

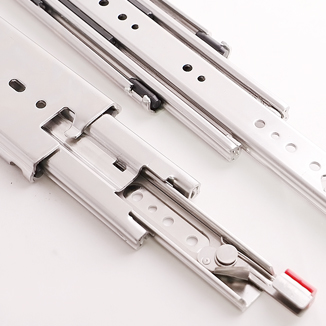

SHJY.51173076帶鎖不銹鋼滑軌

SHJY.51173076.SUS304不銹鋼重型三節帶鎖滑軌。是我司在國家提出軍工國產化的背景下,引進先進的進口設備生產而成.該產品具有質量穩定,壽命長,順滑度好、耐腐蝕、性價格比高等特點.SHJY.51177603不銹鋼帶鎖定版本可以完全替代雅古拉9308（主要應用在軍工船舶和特殊需要防銹的應用）?？赏ㄓ迷诖蠖鄶?shù)領域，一般經常被運用在戰斗車輛、軍艦船舶、海上石油設備、醫療食品器械、光伏支架、自動化設備改造、自動銷貨機（橙汁機）、商用車輛及救護、房車、消防車輛的抽屜系統。滑軌長度從203.2mm (8") 到 2500mm (100"), 常規備貨到60寸,其它規格可以咨詢,也可以提供耐高溫版本.可接受定制，載重能力介于 230kg/對 (460lbs) 到 35kg/對 (3 SHJY.51173076.SUS304不銹鋼重型三節帶鎖滑軌。是我司在國家提出軍工國產化的背景下,引進先進的進口設備生產而成.該產品具有質量穩定,壽命長,順滑度好、耐腐蝕、性價格比高等特點.SHJY.51177603不銹鋼帶鎖定版本可以完全替代雅古拉9308（主要應用在軍工船舶和特殊需要防銹的應用）?？赏ㄓ迷诖蠖鄶?shù)領域，一般經常被運用在戰斗車輛、軍艦船舶、海上石油設備、醫療食品器械、光伏支架、自動化設備改造、自動銷貨機（橙汁機）、商用車輛及救護、房車、消防車輛的抽屜系統?；夐L度從203.2mm (8") 到 2500mm (100"), 常規備貨到60寸,其它規格可以咨詢,也可以提供耐高溫版本.可接受定制，載重能力介于 230kg/對 (460lbs) 到 35kg/對 (396lbs)之間?；壉粶y試到500,00循環。96lbs)之間。滑軌被測試到500,00循環。

滑動標簽以查看所有訊息

關鍵規格

規格細節

安裝間隙:	20mm
高度:	76.2mm
閉合長度:	203.2-1016mm
延展長度:	203.2-1016mm
最大載重:	180-230kg/pair
滑軌節數:	3
延展程度:	Total
材質:	SUS304
抗震動性:	7

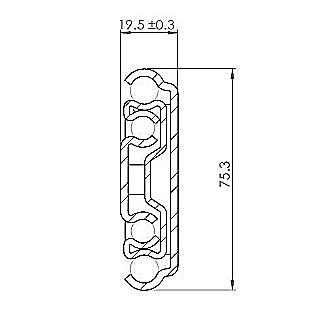

規格圖

適合應用于:

76 304 1

76 304 3

76 304 4

SHJY.51173076.SUS034不銹鋼重型三節帶鎖滑軌。是我司在國家提出軍工國產化的背景下,引進先進的進口設備生產而成.該產品具有質量穩定,壽命長,順滑度好、耐腐蝕、性價格比高等特點.SHJY.51177603不銹鋼帶鎖定版本可以完全替代雅古拉9308（主要應用在軍工船舶和特殊需要防銹的應用）?？赏ㄓ迷诖蠖鄶?shù)領域，一般經常被運用在戰斗車輛、軍艦船舶、海上石油設備、醫療食品器械、光伏支架、自動化設備改造、自動銷貨機（橙汁機）、商用車輛及救護、房車、消防車輛的抽屜系統?；夐L度從203.2mm (8") 到 2500mm (100"), 常規備貨到60寸,其它規格可以咨詢,也可以提供耐高溫版本.可接受定制，載重能力介于 230kg/對 (460lbs) 到 35kg/對 (3 SHJY.51173076.SUS304不銹鋼重型三節帶鎖滑軌。是我司在國家提出軍工國產化的背景下,引進先進的進口設備生產而成.該產品具有質量穩定,壽命長,順滑度好、耐腐蝕、性價格比高等特點.SHJY.51177603不銹鋼帶鎖定版本可以完全替代雅古拉9308（主要應用在軍工船舶和特殊需要防銹的應用）?？赏ㄓ迷诖蠖鄶?shù)領域，一般經常被運用在戰斗車輛、軍艦船舶、海上石油設備、醫療食品器械、光伏支架、自動化設備改造、自動銷貨機（橙汁機）、商用車輛及救護、房車、消防車輛的抽屜系統?；夐L度從203.2mm (8") 到 2500mm (100"), 常規備貨到60寸,其它規格可以咨詢,也可以提供耐高溫版本.可接受定制，載重能力介于 230kg/對 (460lbs) 到 35kg/對 (396lbs)之間。滑軌被測試到500,00循環。96lbs)之間?；壉粶y試到500,00循環。

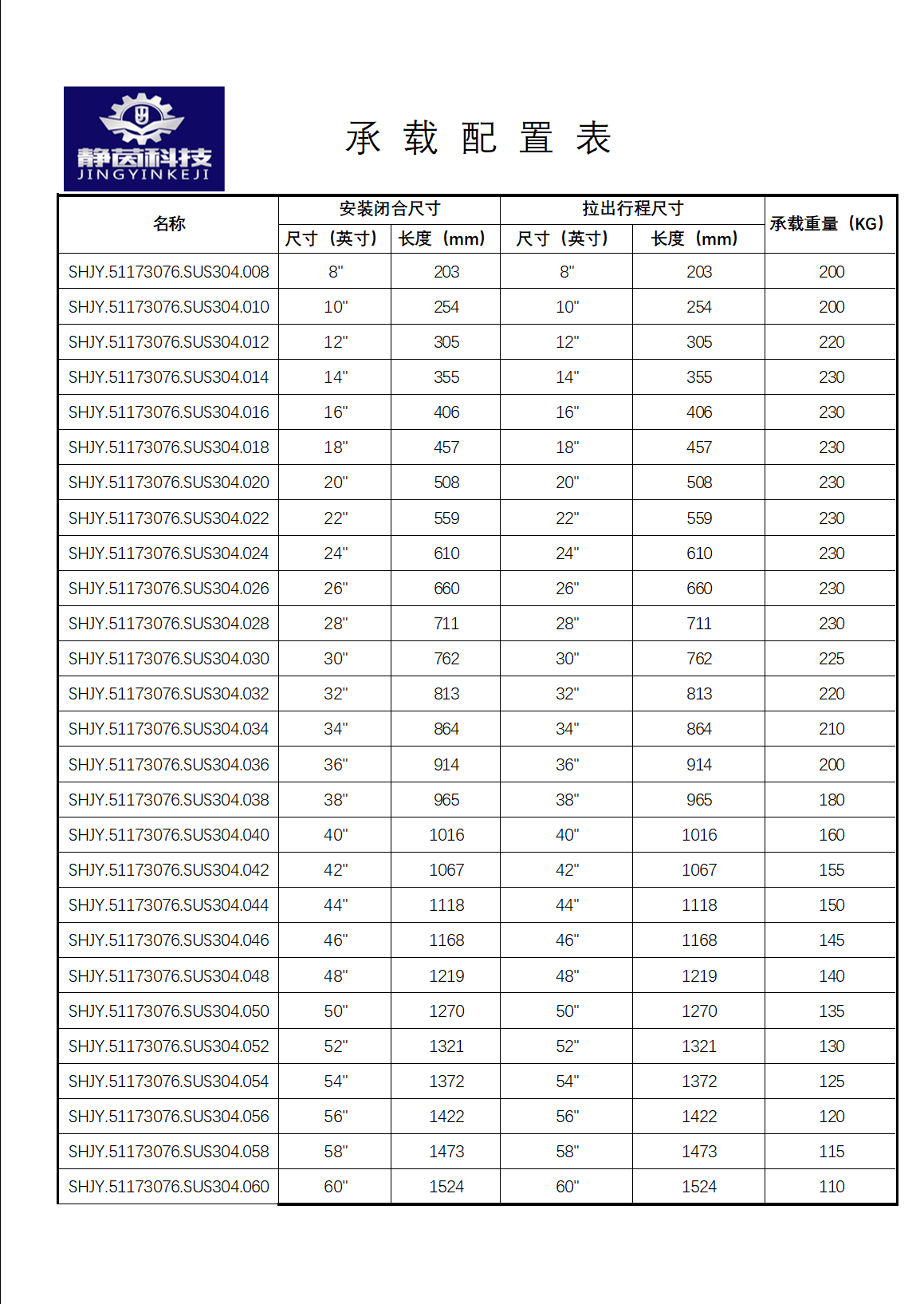

微信截圖_20230626153252

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

登入

注冊

PDF: 型錄＆圖紙
CAD & STEP

SHJY.51173076SUS304不銹鋼總圖

254 length 254mm - 3D STEP FILE -
SHJY.51173076.SUS.010-OPEN

305 length 305mm - 3D STEP FILE -
SHJY.51173076.SUS.012-OPEN

356 length 356mm - 3D STEP FILE -
SHJY.51173076.SUS.014-OPEN

406 length 406mm - 3D STEP FILE -
SHJY.51173076.SUS.016-OPEN

457 length 457mm - 3D STEP FILE -
SHJY.51173076.SUS.018-OPEN

508 length 508mm - 3D STEP FILE -
SHJY.51173076.SUS.020-OPEN

559 length 559mm - 3D STEP FILE -
SHJY.51173076.SUS.022-OPEN

609 length 609mm - 3D STEP FILE -
SHJY.51173076.SUS.024-OPEN

660 length 660mm - 3D STEP FILE -
SHJY.51173076.SUS.026-OPEN

711 length 711mm - 3D STEP FILE -
SHJY.51173076.SUS.028-OPEN (2)

711 length 711mm - 3D STEP FILE -
SHJY.51173076.SUS.030-OPEN

813 length 813mm - 3D STEP FILE -
SHJY.51173076.SUS.032-OPEN

864 length 864mm - 3D STEP FILE -
SHJY.51173076.SUS.034-OPEN

914 length 914mm - 3D STEP FILE -
SHJY.51173076.SUS.036-OPEN

965 length 965mm - 3D STEP FILE -
SHJY.51173076.SUS.038-OPEN

1016 length 1016mm - 3D STEP FILE -
SHJY.51173076.SUS.040-OPEN

1067 length 1067mm - 3D STEP FILE -
SHJY.51173076.SUS.042-OPEN

適用于以下應用

機臺制造

特殊操作機臺的伸縮取物機械及護欄。透過精密制造而成的 Saibo系列能夠提供機械長久的壽命。

概括

機臺圍欄, 貨物搬運, 其他特殊機械。

在工業應用, 堅固及穩定是零件的關鍵要素。當零件被整合進自動化設備, 零件滑移的精準度將會至關重要。我們的工業滑軌多半表現小于閉合長度1%的變形量, 我們的客戶因為產品的強度和高耐用度而長期信任Sliding Systems。

我們的產品范圍也包括自動對齊高精度滾輪軌道。

我們的設計團隊具備能力與您的工程團隊共事, 并供應合適產品款式。

金融設備

點鈔機, 銀行內家具及其他電子設備

取款機 (ATM)

安裝于ATM內部現金盒及設備上的滑軌, 以利ATM補鈔或維修等用途。

銀行內收納柜

銀行內部收納柜需要滑順, 穩固, 耐用的抽屜系統來收納笨重的硬幣, 錢袋。

安全護欄

Saibo緊湊型線性滑軌適合應用于安全護欄系統，像是滑動閘門或可延展的圍欄系統。

如需了解我們?nèi)绾文軒椭鷳?yīng)用Saibo滑軌在護欄系統，請聯系我們 [email protected]

座椅系統

Saibo緊湊型線性滑軌適合應用于所有產業的座椅系統，包括車輛、火車、航太領域?；壓突瑝K系統適合滑動座椅、座椅延展裝置、扶手調整設備...等等。

如需了解我們?nèi)绾文軒椭鷳?yīng)用Saibo滑軌在座椅系統，請聯系我們 [email protected]

工業收納

貨架抽屜和客制化收納系統

博物館收納

當針對設計存放大型不規則型狀的工件或展示品的收納設備時，吉士孚廣泛的產品范圍將供應您無法取代的優勢。我們在某些不尋常的大型儲物應用和對環境較為敏感的收納設備具豐富經驗，歡迎您與我們聯系并取用我們龐大的產品范圍。

正確的選擇滑軌規格可以確保最大限度的利用收納和展示空間，并能安全有效的在需要時輕易取出。

工作空間收納

吉士孚供應了廣泛且標準化的產品，備有庫存且大部分適合應用于工作臺、工具收納、組裝和操作站。這些產品可以不受最小訂購量或金額限制購買。

海上應用

收納系統不局限于陸地, 每種航行于海上的結構多半都會需要重型發電機收納系統。而我們能提供最多樣的抗腐蝕316L不銹鋼滑軌系列。

我們的 Professional系列 – 不銹鋼316L 全部型號皆可以提供不銹鋼316L材質(包含珠槽&配件)。長度最高到2000mm。

商船

用途可從收納柜, 底座滑動設備, 家具, 電子機柜...等等, 任何需要滑動的組件。

不論是運用在19"電子收納架還是發電機, 伸縮滑軌都必須在搖擺及震動環境下堅固運作。

我們的不銹鋼滑軌(單行程或全行程)皆可以透過客制化工程技術修改強度, 抗腐蝕性能, 以套用在不同需求。

藉由我們的專業知識及設計能力, 我們能夠與您的工程團隊共事并共同設計專用抽屜配件, 以達成符合該海上應用的滑動系統。

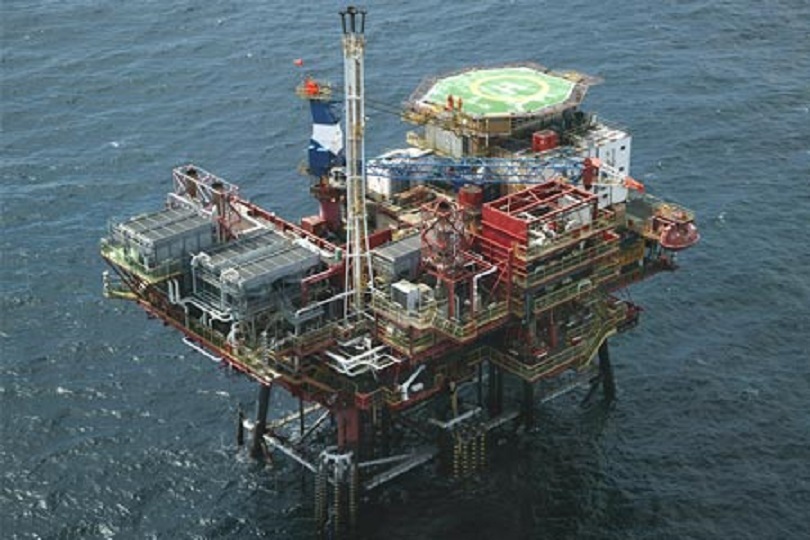

海上石油平臺

應用包含各式設備收納系統和作業機械的滑動系統。雖說安裝于海上平臺的結構多半設定為靜置, 并不需要伸縮滑軌能夠符合動態負載需求, 但長期穩固及抗腐蝕性能皆為不能變的條件。

從高精度滾輪軌道到人員住宿區域用的一般不銹鋼滑軌, 我們能夠為您推薦需求應用的合適方案。

航空座椅

研發自我們的工程團隊, 我們制造應用在航空座椅的滑軌系統。全 Radial系列航天滑軌皆配有交叉滾子軸承以對抗G力。

其中 5220 Radial導軌 (140-154kg/對) 是由高硬度鋁合金制成, 在嚴苛的航天測試條件中大幅勝出一般鋼珠滑軌。

T6級的航天鋁合金滑軌本身珠軌經過特殊精密加工處理。表面為黑色陽極硬化處理, 其他表面處理也可按需求提供。

交叉滾子滑軌的軸承為精密硬化鋼, 表面鍍鉻。如設計須強調輕量化, 軸承也可用Delrin取代。

采用7075-T6鋁合金以達到輕量化高負載的目的, 達到洛氏硬度A級和極限降伏572Mpa。

長度450mm延展480mm的座椅滑軌負載100kg被獨立測試至60,000次循環, 更通過其他更嚴苛的航天座椅測試。

收納系統

在飛機內打造收納系統, 所有對象都必須輕量化。我們的 Radial – 鋼珠滑軌系列是由緊實且輕量化的高等鋁合金制成, 適合應用在機內廚柜, 抽出式收納抽屜…等等。

從小型戰斗車輛的電子通訊設備柜, 彈藥武器零件柜。到戰斗履帶車的艙內置物柜、彈藥搬運設備、抽出試發電機組、控制平臺。

應用范圍可從任何滑動底座收納系統, 船艙內家具, 置物柜, 電子機柜, 彈藥武器收納系統。如需要強調抗腐蝕性能, 我們可以提供最高階耐腐蝕性能的不銹鋼滑軌以及低磁性的軍用滑軌。

軌道產業

從火車底部安裝的抽出式蓄電池箱, 到高頻率開關的火車門, 以及有逐年增長趨勢的座椅系統。
Sliding Systems都具備合適的產品套用。

蓄電池箱

應用在蓄電池箱的滑軌需要具備極端的強度, 滑軌組件必須同蓄電池箱為一體, 通過沖擊測試。

同時, 隨著火車朝著高速列車的趨勢發展, 蓄電池箱導軌必須被挑戰承受巨大的動態負載以符合標準。

蓄電池箱在長期使用過后也有可能容納易腐蝕的氣體, 因此小心的選擇規格和表面處理被視為重要的一環。

盡管火車的懸吊系統日新月異, 使用滾輪來抽出蓄電池的方式還是會受到震動和沖擊的影響而故障, 這讓抗沖擊滑軌成為最適合蓄電池箱的解決方案。

車門系統

運用在車門系統的滑軌必須能夠承受動態負載及符合沖擊測試標準。同時, 滑軌必須運作穩定并具備在極高的使用頻率下鮮少需要維修。一般地鐵的車門在一小時內至少開關20次, 滑軌須能夠持續承受此頻率至到運輸系統壽命終結。

滑軌的鋼珠及珠軌必須經過硬化處理以承受如此高的使用頻率, 一方面也避免腐蝕問題。碳鋼滑軌也表現較高的耐用度, 在長時間使用下碳鋼滑軌比較不易像冷軋滑軌一樣產生永久變形。

座椅系統

隨著鐵路技術的日益進步, 火車上漸漸開始供應乘客可調整式的頭等/商務艙座椅。簡單, 耐用, 低維修頻率是座椅滑軌應用在軌道車輛的關鍵要素。

特殊車輛

我們的工業滑軌范圍涵蓋各類的特殊車輛運用, 可能是車內的輕型置物抽屜或屏幕滑移, 也可能是需要承載超過一千公斤的廣告宣傳車車體延展。

連續30年每天都著手這個領域, 我們能夠精確的為客戶判斷最合適的方案。

Sliding Systems是多個全球知名的指標特種車輛制造商認可的特種車滑軌供貨商。

具備高彈性的制造設備, 我們可以配合廣泛的車輛設計案。碳鋼滑軌能夠勝任包含震動和沖擊的車輛應用。若是有輕量化及抗腐蝕的需求, 我們也有高強度鋁合金滑軌能夠配合(載重達到330kg)。

同時, 在戶外環境也能應用海軍級316L不銹鋼滑軌以確保功能永續性。

救護車輛

此類車輛需要收納救護器材并讓醫護人員快速取得器材, 合適的選擇伸縮滑軌可以大幅提升救援效率。

醫護人員安全及操作安全性至關重要。選擇正確的滑軌打造車內抽屜系統可以保障以上兩個要素。

近年零售業逐漸重視「購物經驗」, 因此業者在用于店面的展示架投入更多設計巧思。

我們廣泛的伸縮滑軌范圍可以幫助設計師打造具備設計及功能性的展示架, 包括小型抽屜用的輕型滑軌。若是項目需要打造整座可移動的展示墻, 因為礙于空間限制, 底座安裝滑軌會是一個合適的選擇。此外, Fulterer直立式滑軌提供穩定且足夠的載重能力來匹配現今零售店的時尚設計。所有 Fulterer系列滑軌皆可在有最小訂購量的情況下要求不同表面處理 (白, 灰, 黑)。

餐飲設備

不論你想從車體滑出戶外廚房或烤肉架, 甚至迷你冰箱，我們都能夠提供你合適的選擇。

移動家具

從滑動座椅, 滑出式床鋪到抽出式餐桌, 大多時候露營愛好者對于自己的露營車充滿了創意。吉士孚致力于供應重型滑軌幫助你實現寶貴的設計, 在無需支撐架的情況下將器具/設備滑進滑出, 東西不落地。

空間延展

我們供應極端載重滑軌支持工程師打造露營車體空間延展功能。

汽車制造廠

用于產線零件補給載具和零件搬運系統的伸縮滑軌及線性軌道。

自動化產線

運用在需要承受密集反復滑動的自動化產線, 滑軌必須具備應對局部磨耗的抗性, 和在高加速度操作下的產品耐用度。

人工產線

組裝線旁的零件配送和搬運工作臺。

我們廣泛的產品給予工程師良好的優勢在空間有限的產線旁邊設計出搬運不規則形零件和半成品的收納系統。

正確的選擇滑軌規格可以最大化空間運用和生產效率, 同時適應在時間敏感的組裝環境中有效的為效率加分。

餐車

不論您需要打造小至咖啡機收納抽屜, 大至軍用機動部屬餐車, 我們都能夠為您建議合適的滑軌。

以我們經營超過30年的經驗，著手過跨足各類活動餐車, 車種涵蓋拖車、面包車...等等。

我們的特種車滑軌也能應用在全尺寸拖車的車體延展。

若你的應用需要輕量級滑軌, 我們可以提供冷軋或鋁合金滑軌來達成要求。反之, 若是需要承受大重量的伸縮裝置, 我們也有荷重高達2000kg的碳鋼滑軌系列來滿足需求, 緊實且強壯的I型結構能夠合適的應用在有震動與沖擊的環境。

除了伸縮滑軌之外, 我們也提供固定管線和工具的零配件。

我們的 Fulterer系列滑軌符合NSF食品規范, 能夠直接安裝在食物環境。

軍事

陸上軍用車輛、海上軍艦、空中軍機使用的裝備收納, 武器系統, 電子機柜…等等。

船艦

軍用車輛

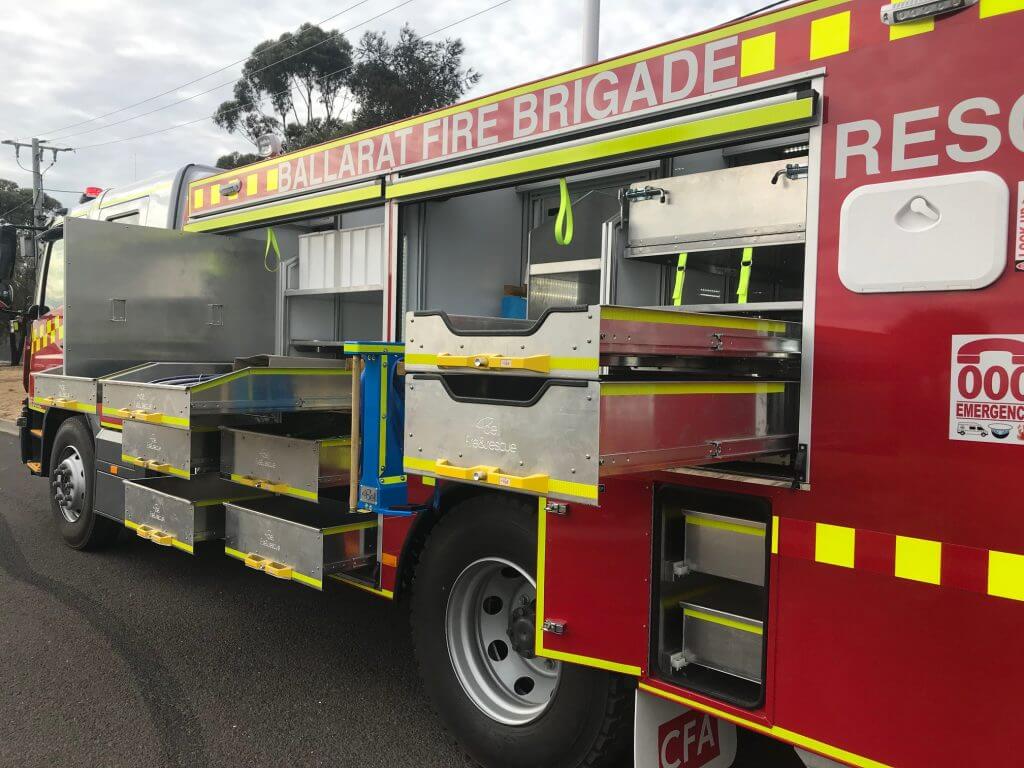

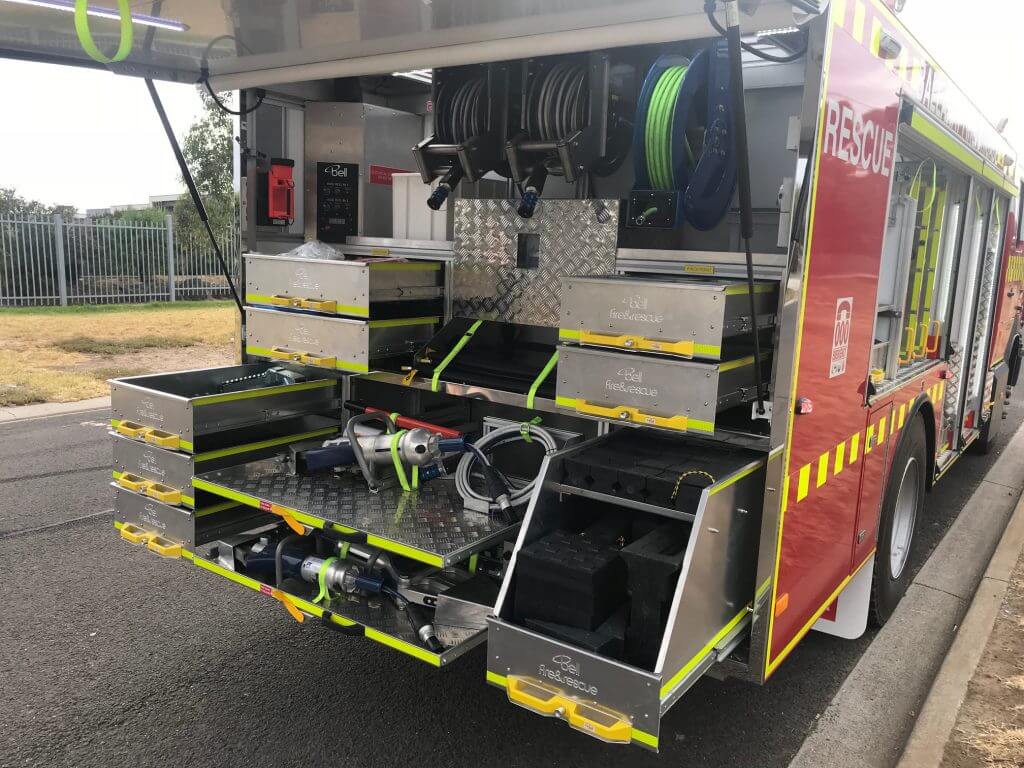

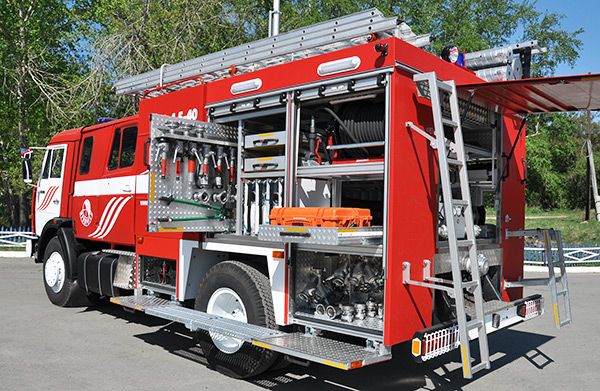

消防

消防車輛上的器具, 設備, 零件收納系統。

抽屜系統

滑軌支持300mm到2000mm長度的抽屜, 延展程度從抽屜閉合長度的50%到200%, 同時也能提供雙向100%延展, 這讓消防員可以從車體的任一側快速&安全的將抽屜抽出并取得重要救援工具。

特殊收納

我們的強化型重型滑軌可以理想的應用在一些特殊的用途, 一系列強壯的I型結構消防車滑軌可以承受巨大的扭力挑戰，像是車體擴展等等應用。

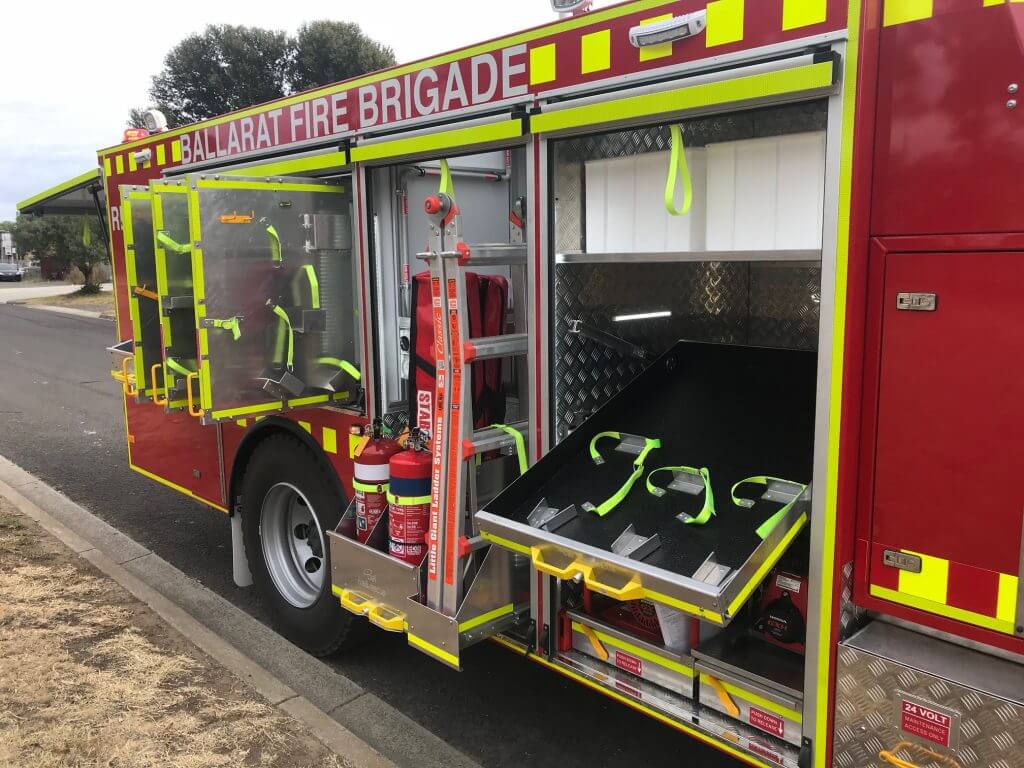

托盤系統

經過指定型號的廣泛測試，我們的滑軌長期被數個英國領先的車體收納系統整合商使用。這些滑動托盤系統用以裝載幫浦, 發電機, 工具…等等。

抽屜把手鎖系統, 可讓抽屜在閉合&開啟時牢靠鎖住, 保障消防車在行進間或斜坡路面的人員安全。
