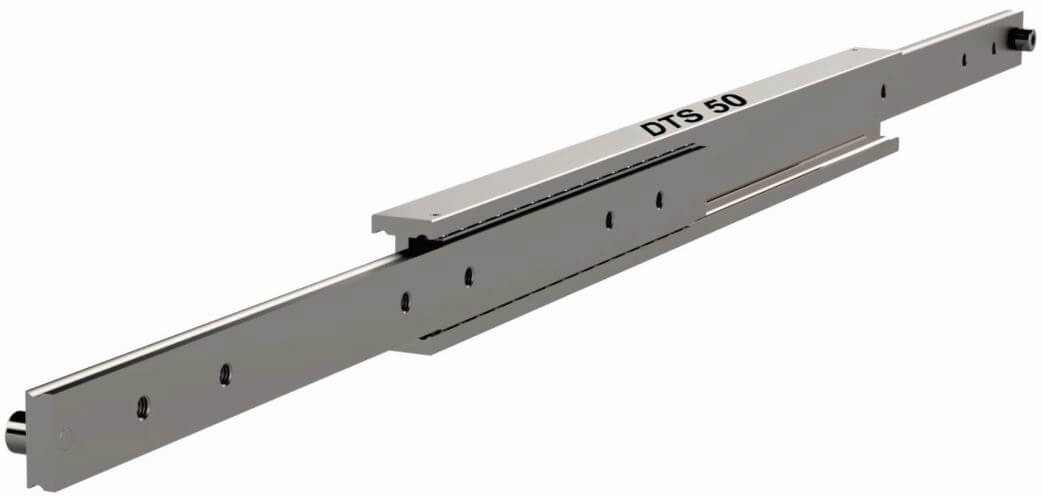

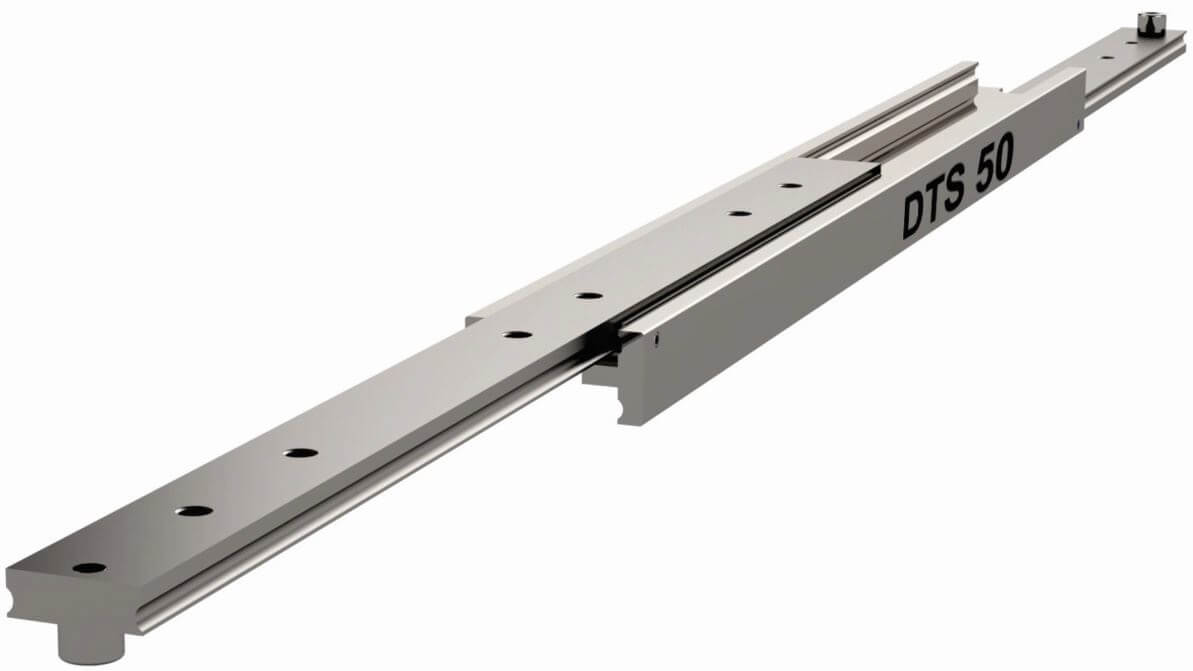

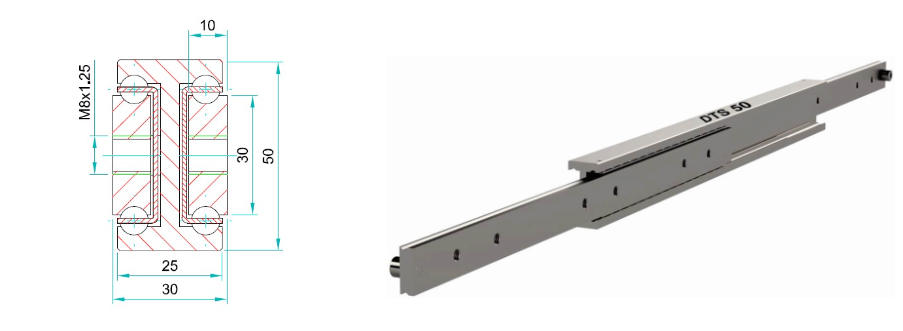

4015.DTS050 (100-420kg)

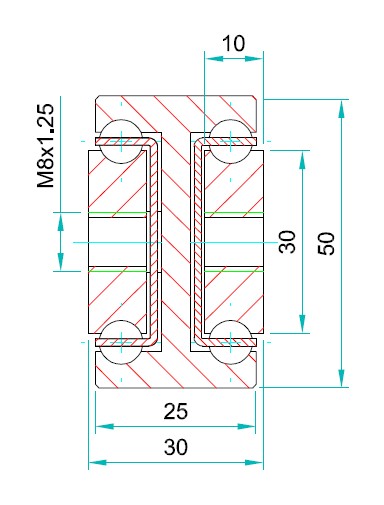

| 安裝間隙: | 30mm |
| 高度: | 50mm |
| 閉合長度: | 150-2000mm |
| 延展長度: | 150-2000mm |
| 最大載重: | 100-420 kg/pair |
| 滑軌節數: | 3 |
| 延展程度: | Total |
| 材質: | C45 steel |
| 抗震動性: | 8 |

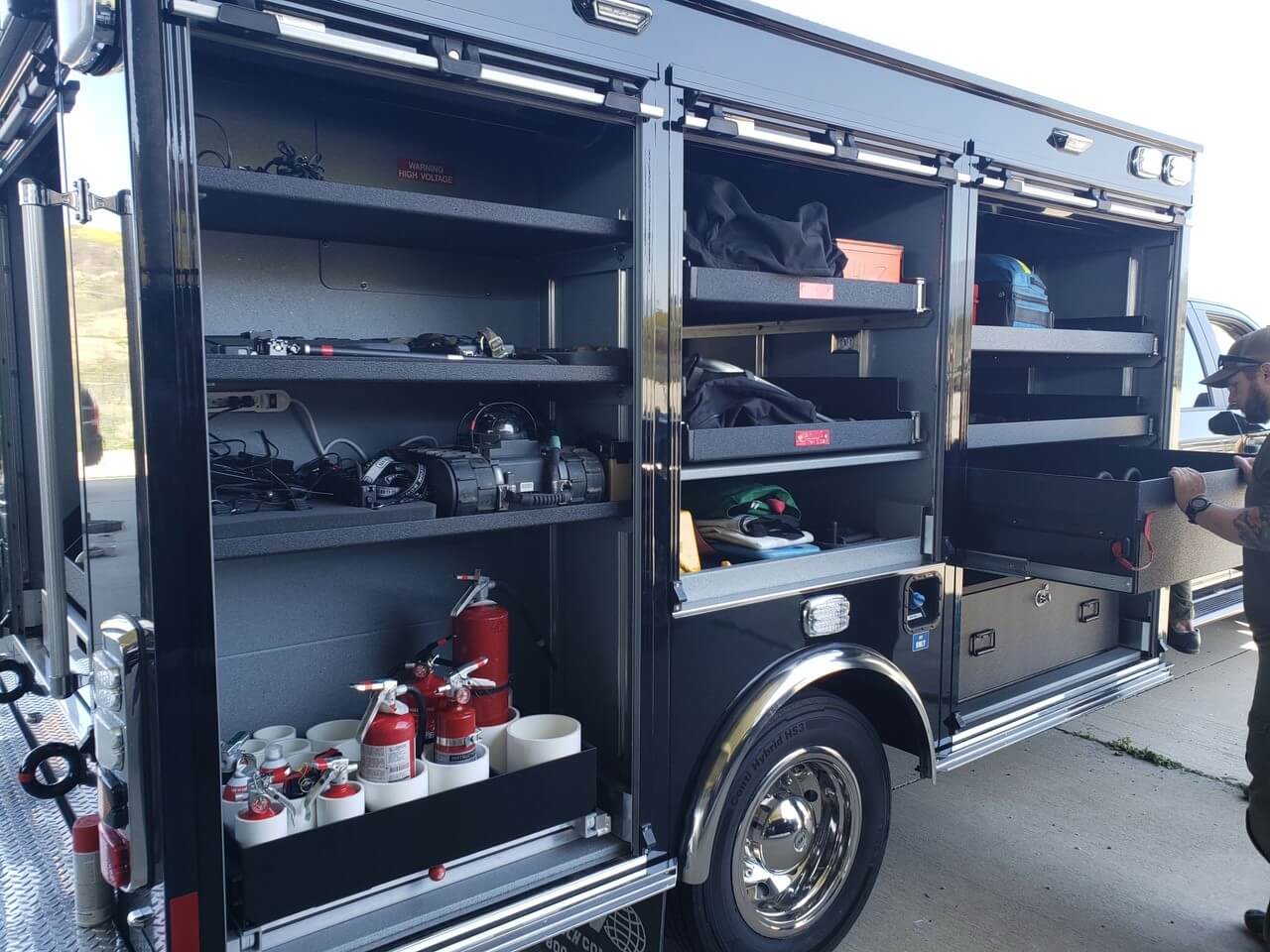

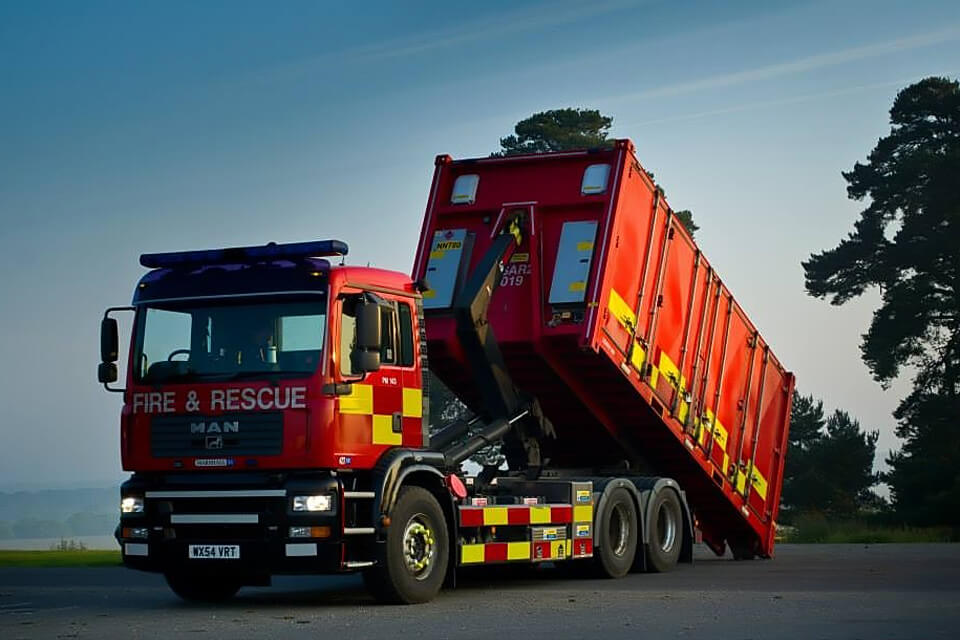

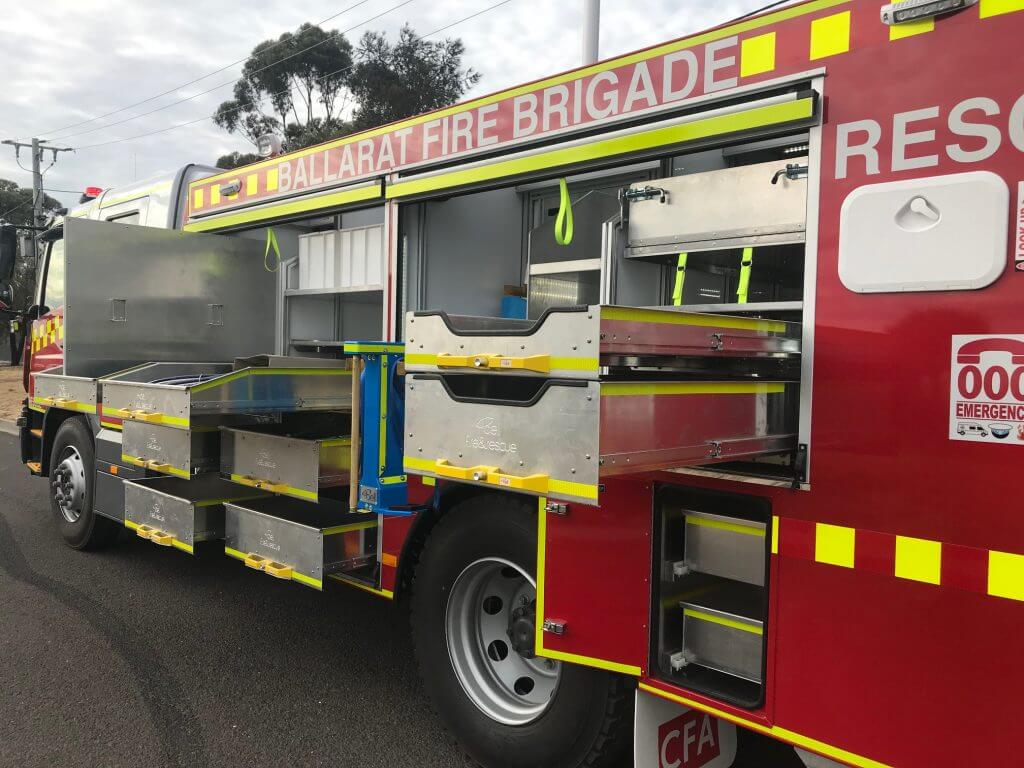

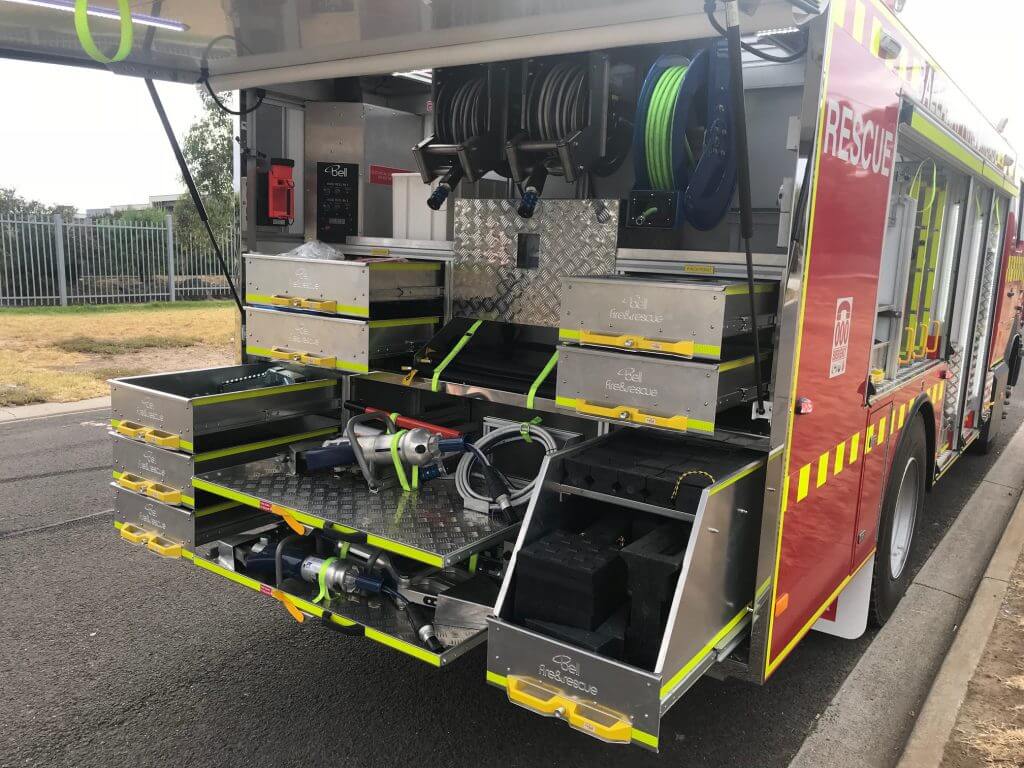

DTS-50是一款堅固、強壯、緊密的伸縮導軌, 被設計于在限縮空間中發揮最大負載。特別適合使用于機臺護欄、車輛后斗伸縮抽屜、軍用/緊急車輛的收納系統, 同時也可以套用在會出現扭力的應用。因此導軌規格可采用不銹鋼316L和鋁合金制造, 因此在多個業界受到指定使用，從軌道輛電池箱到船舶座椅，可替換材質的產品適用性在這些行業中至關重要。

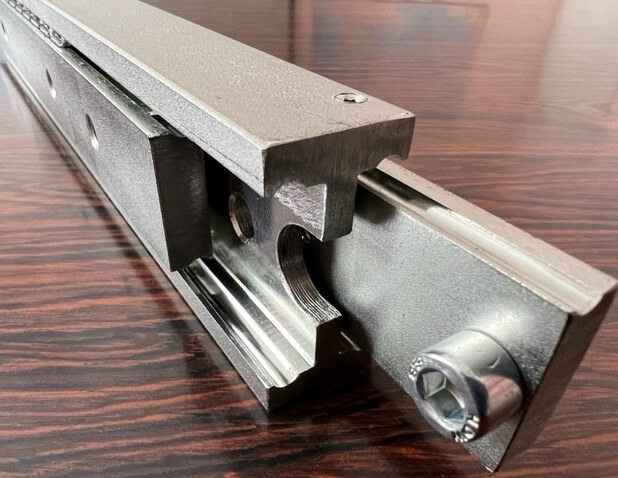

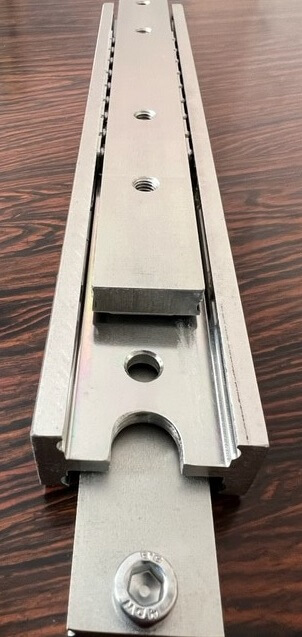

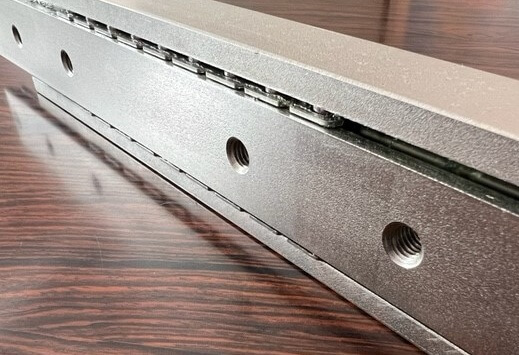

本款導軌行程100%, 載重能力100-420kg/對, 導軌在550mm長可以延展550mm, 載重達到410kg。由三節冷抽鋼制成, 并裝配珠槽及鋼珠, DTS-50導軌在閉合靜置的情況下有相當好的抗震抗沖擊性能以承受動態負載, 因此適合安裝于車載環境應用。這是一款非常堅固的導軌, 采用工字梁結構, 提供軸向和同軸扭矩負載的高抗性, 以達成延展后最小化撓曲和操作力。
我們也能藉由客制閉合長度、延展長度、安裝孔、表面處理、不銹鋼珠/珠槽以提供額外的產品變化。DTS-50導軌也可以安裝在短軸上使用(平躺), 但負載能力將會下降60~80%。行程也可以在載重能力些許下降的情況下客制至最高120%。請與我們聯系以選擇此不加價服務。
制造流程符合ISO9001-2015，本款導軌由符合EN 10277的冷抽鋼C45E+C制成。珠槽采用雷射切割的鍍鋅板，鋼珠為符合DIN 5401的C85 G100規格。Professional系列碳鋼導軌通過RoHS & REACH認證，且受惠于我們自行投資的先進電解堿性鋅電鍍設備，導軌表面受到10-12微米的鍍鋅層保護，在DIN EN ISO 9227中性鹽霧測試中表現優異，120小時內無白銹，1032小時內無紅銹。
單支導軌每公尺重8.97kg。
導軌為單支報價及出售。負載能力數值則為成對計算(一對兩支導軌)。DTS-50型號導軌的各尺寸皆備有庫存，如需量產請容許3-4周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.DTS050.0150 | 150mm | 150mm | 250kg |
| 4015.DTS050.0200 | 200mm | 200mm | 340kg |
| 4015.DTS050.0250 | 250mm | 250mm | 350kg |
| 4015.DTS050.0300 | 300mm | 300mm | 360kg |
| 4015.DTS050.0350 | 350mm | 350mm | 370kg |
| 4015.DTS050.0400 | 400mm | 400mm | 380kg |
| 4015.DTS050.0450 | 450mm | 450mm | 390kg |
| 4015.DTS050.0500 | 500mm | 500mm | 400kg |
| 4015.DTS050.0550 | 550mm | 550mm | 410kg |
| 4015.DTS050.0600 | 600mm | 600mm | 420kg |
| 4015.DTS050.0650 | 650mm | 650mm | 410kg |
| 4015.DTS050.0700 | 700mm | 700mm | 400kg |
| 4015.DTS050.0750 | 750mm | 750mm | 390kg |
| 4015.DTS050.0800 | 800mm | 800mm | 380kg |
| 4015.DTS050.0850 | 850mm | 850mm | 370kg |
| 4015.DTS050.0900 | 900mm | 900mm | 360kg |
| 4015.DTS050.0950 | 950mm | 950mm | 350kg |
| 4015.DTS050.1000 | 1000mm | 1000mm | 340kg |
| 4015.DTS050.1050 | 1050mm | 1050mm | 330kg |
| 4015.DTS050.1100 | 1100mm | 1100mm | 320kg |
| 4015.DTS050.1150 | 1150mm | 1150mm | 310kg |
| 4015.DTS050.1200 | 1200mm | 1200mm | 290kg |
| 4015.DTS050.1250 | 1250mm | 1250mm | 280kg |
| 4015.DTS050.1300 | 1300mm | 1300mm | 270kg |
| 4015.DTS050.1350 | 1350mm | 1350mm | 260kg |
| 4015.DTS050.1400 | 1400mm | 1400mm | 250kg |
| 4015.DTS050.1450 | 1450mm | 1450mm | 230kg |
| 4015.DTS050.1500 | 1500mm | 1500mm | 200kg |
| 4015.DTS050.1550 | 1550mm | 1550mm | 190kg |
| 4015.DTS050.1600 | 1600mm | 1600mm | 180kg |
| 4015.DTS050.1650 | 1650mm | 1650mm | 170kg |
| 4015.DTS050.1700 | 1700mm | 1700mm | 160kg |
| 4015.DTS050.1750 | 1750mm | 1750mm | 150kg |
| 4015.DTS050.1800 | 1800mm | 1800mm | 140kg |
| 4015.DTS050.1850 | 1850mm | 1850mm | 130kg |
| 4015.DTS050.1900 | 1900mm | 1900mm | 120kg |
| 4015.DTS050.1950 | 1950mm | 1950mm | 110kg |
| 4015.DTS050.2000 | 2000mm | 2000mm | 100kg |
DTS50 length 150mm - 3D STEP FILE -
4015.DTS050.0150
DTS50 length 200mm - 3D STEP FILE -
4015.DTS050.0200
DTS50 length 250mm - 3D STEP FILE -
4015.DTS050.0250
DTS50 length 300mm - 3D STEP FILE -
4015.DTS050.0300
DTS50 length 350mm - 3D STEP FILE -
4015.DTS050.0350
DTS50 length 400mm - 3D STEP FILE -
4015.DTS050.0400
DTS50 length 450mm - 3D STEP FILE -
4015.DTS050.0450
DTS50 length 500mm - 3D STEP FILE -
4015.DTS050.0500
DTS50 length 550mm - 3D STEP FILE -
4015.DTS050.0550
DTS50 length 600mm - 3D STEP FILE -
4015.DTS050.0600
DTS50 length 650mm - 3D STEP FILE -
4015.DTS050.0650
DTS50 length 700mm - 3D STEP FILE -
4015.DTS050.0700
DTS50 length 750mm - 3D STEP FILE -
4015.DTS050.0750
DTS50 length 800mm - 3D STEP FILE -
4015.DTS050.0800
DTS50 length 850mm - 3D STEP FILE -
4015.DTS050.0850
DTS50 length 900mm - 3D STEP FILE -
4015.DTS050.0900
DTS50 length 950mm - 3D STEP FILE -
4015.DTS050.0950
DTS50 length 1000mm - 3D STEP FILE -
4015.DTS050.1000
DTS50 length 1050mm - 3D STEP FILE -
4015.DTS050.1050
DTS50 length 1100mm - 3D STEP FILE -
4015.DTS050.1100
DTS50 length 1150mm - 3D STEP FILE -
4015.DTS050.1150
DTS50 length 1200mm - 3D STEP FILE -
4015.DTS050.1200
DTS50 length 1250mm - 3D STEP FILE -
4015.DTS050.1250
DTS50 length 1300mm - 3D STEP FILE -
4015.DTS050.1300
DTS50 length 1350mm - 3D STEP FILE -
4015.DTS050.1350
DTS50 length 1400mm - 3D STEP FILE -
4015.DTS050.1400
DTS50 length 1450mm - 3D STEP FILE -
4015.DTS050.1450
DTS50 length 1500mm - 3D STEP FILE -
4015.DTS050.1500
DTS50 length 1550mm - 3D STEP FILE -
4015.DTS050.1550
DTS50 length 1600mm - 3D STEP FILE -
4015.DTS050.1600
DTS50 length 1650mm - 3D STEP FILE -
4015.DTS050.1650
DTS50 length 1700mm - 3D STEP FILE -
4015.DTS050.1700
DTS50 length 1750mm - 3D STEP FILE -
4015.DTS050.1750
DTS50 length 1800mm - 3D STEP FILE -
4015.DTS050.1800
DTS50 length 1850mm - 3D STEP FILE -
4015.DTS050.1850
DTS50 length 1900mm - 3D STEP FILE -
4015.DTS050.1900
DTS50 length 1950mm - 3D STEP FILE -
4015.DTS050.1950
DTS50 length 2000mm - 3D STEP FILE -
4015.DTS050.2000
