供應全球優質的滑動承載延伸系統
4015.STR080 (60-300kg)

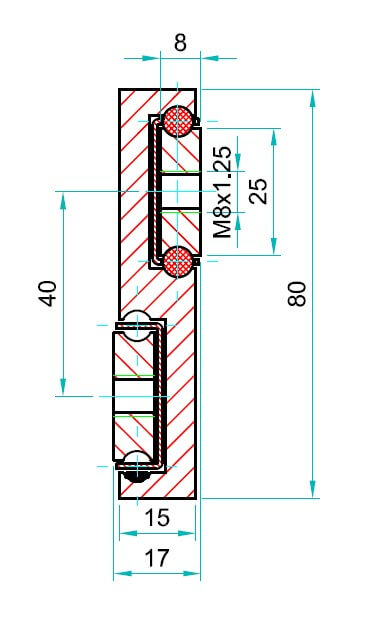

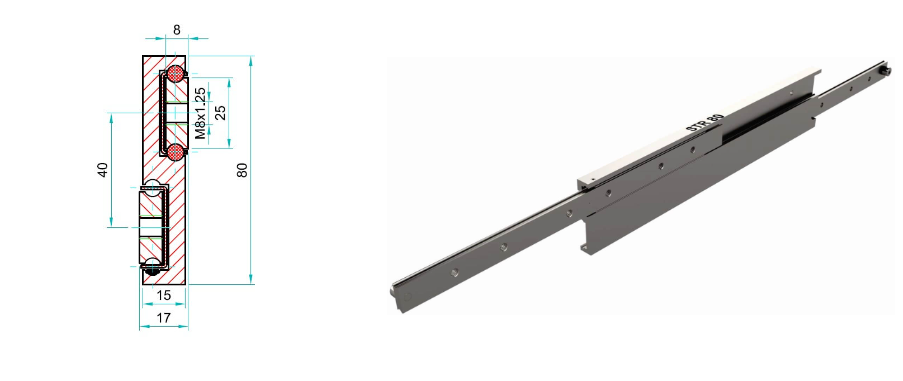

| 安裝間隙: | 17mm |
| 高度: | 80mm |
| 閉合長度: | 200-1600mm |
| 延展長度: | 200-1600mm |
| 最大載重: | 60-300 kg/pair |
| 滑軌節數: | 3 |
| 延展程度: | Total |
| 材質: | C45 steel |
| 抗震動性: | 8 |

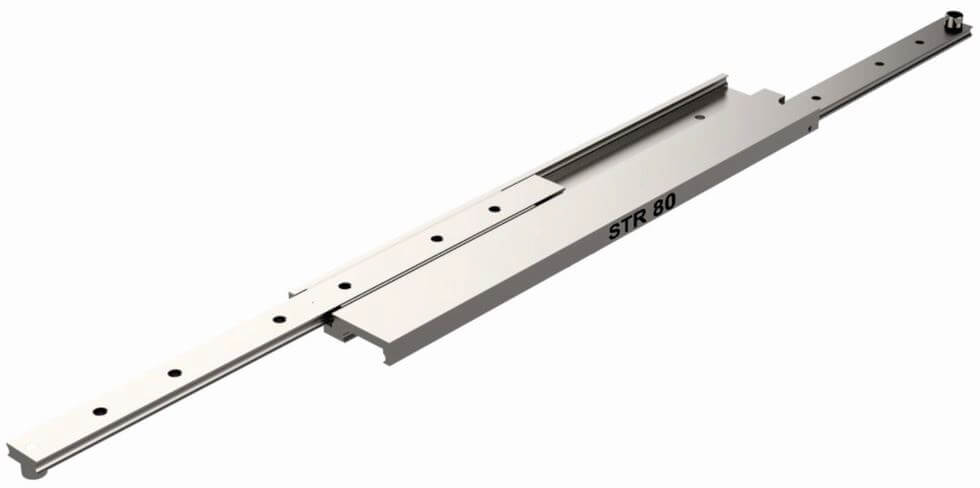

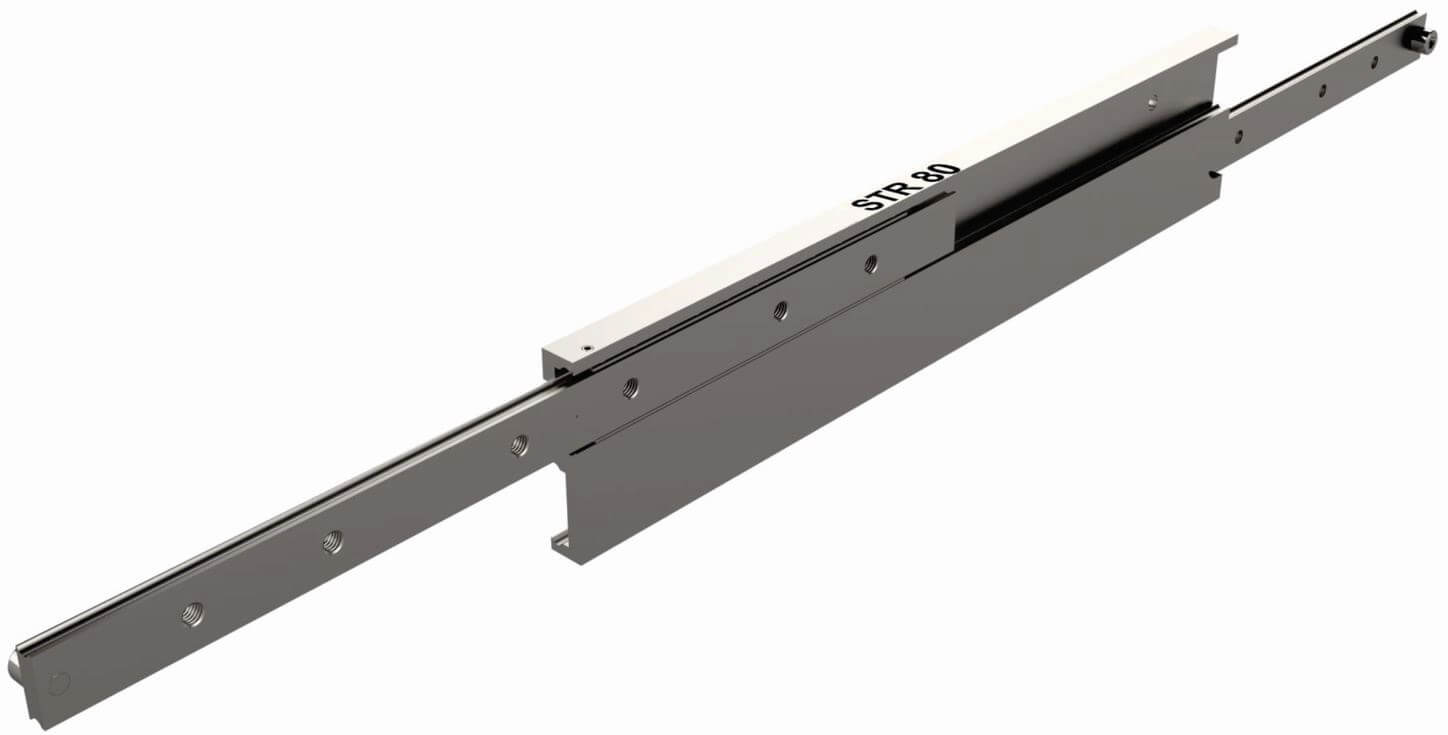

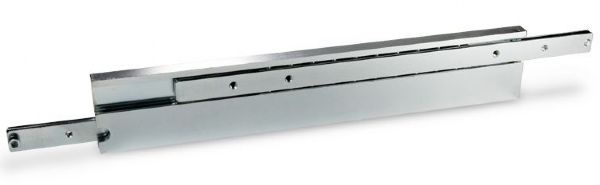

STR-80是一款堅固、強壯、緊密的伸縮導軌, 被設計于在限縮的17mm安裝空間中發揮最大負載。此導軌具備相當瘦薄的規格, 特別適合使用于軍用機柜和需強度且空間有限的電子設備, 同時也可以套用在會出現扭力的應用。

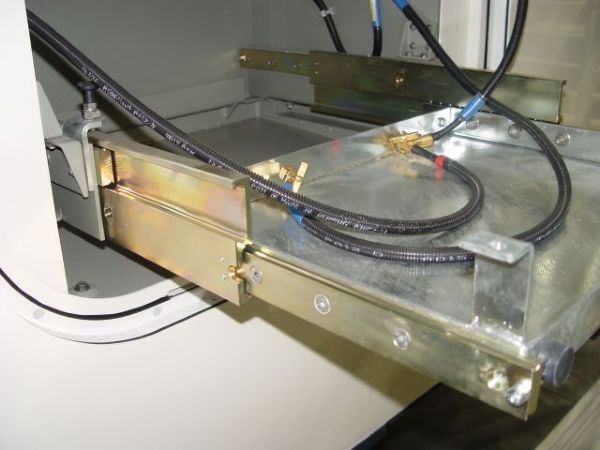

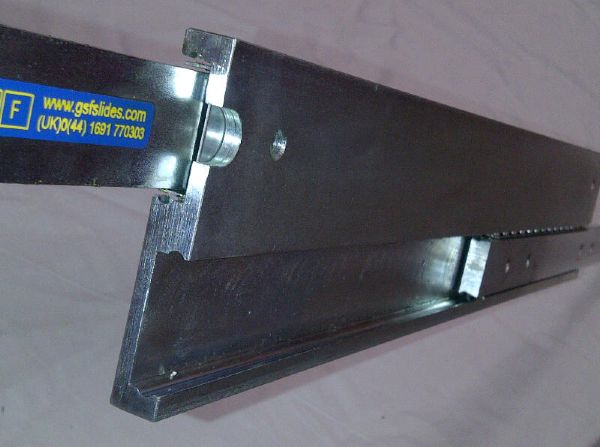

本款導軌行程100%, 載重能力60-300kg/對, 導軌在550mm長可以延展550mm, 載重達到300kg。由三節冷抽鋼制成, 并裝配珠槽及鋼珠, STR-80導軌在閉合靜置的情況下有相當好的抗震抗沖擊性能以承受動態負載, 因此適合安裝于車載環境應用。這是一款非常堅固的導軌, 采用S型結構, 提供軸向和同軸扭矩負載的高抗性, 以達成延展后最小化撓曲和操作力。
STR-80導軌可由不銹鋼316L材質制成并用于需低磁性特性的船舶OEM項目, 更多信息歡迎與我們聯系。我們也能藉由客制閉合長度、延展長度、安裝孔、表面處理、不銹鋼珠/珠槽以提供額外的產品變化。
制造流程符合ISO9001-2015，本款導軌由符合EN 10277的冷抽鋼C45E+C制成。珠槽采用雷射切割的鍍鋅板，鋼珠為符合DIN 5401的C85 G100規格。Professional系列碳鋼導軌通過RoHS & REACH認證，且受惠于我們自行投資的先進電解堿性鋅電鍍?cè)O(shè)備，導軌表面受到10-12微米的鍍鋅層保護，在DIN EN ISO 9227中性鹽霧測試中表現優異，120小時內無白銹，1032小時內無紅銹。
單支導軌每公尺重8.19kg。
導軌為單支報價及出售。負載能力數值則為成對計算(一對兩支導軌)。STR-80型號導軌為接單生產，請容許3-4周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.STR080.0200 | 200mm | 200mm | 170kg |
| 4015.STR080.0250 | 250mm | 250mm | 190kg |
| 4015.STR080.0300 | 300mm | 300mm | 220kg |
| 4015.STR080.0350 | 350mm | 350mm | 240kg |
| 4015.STR080.0400 | 400mm | 400mm | 260kg |
| 4015.STR080.0450 | 450mm | 450mm | 280kg |
| 4015.STR080.0500 | 500mm | 500mm | 290kg |
| 4015.STR080.0550 | 550mm | 550mm | 300kg |
| 4015.STR080.0600 | 600mm | 600mm | 285kg |
| 4015.STR080.0650 | 650mm | 650mm | 270kg |
| 4015.STR080.0700 | 700mm | 700mm | 260kg |
| 4015.STR080.0750 | 750mm | 750mm | 250kg |
| 4015.STR080.0800 | 800mm | 800mm | 240kg |
| 4015.STR080.0850 | 850mm | 850mm | 230kg |
| 4015.STR080.0900 | 900mm | 900mm | 220kg |
| 4015.STR080.0950 | 950mm | 950mm | 210kg |
| 4015.STR080.1000 | 1000mm | 1000mm | 200kg |
| 4015.STR080.1050 | 1050mm | 1050mm | 190kg |
| 4015.STR080.1100 | 1100mm | 1100mm | 180kg |
| 4005.STR080.1150 | 1150mm | 1150mm | 170kg |
| 4005.STR080.1200 | 1200mm | 1200mm | 160kg |
| 4005.STR080.1250 | 1250mm | 1250mm | 140kg |
| 4005.STR080.1300 | 1300mm | 1300mm | 130kg |
| 4005.STR080.1350 | 1350mm | 1350mm | 120kg |
| 4005.STR080.1400 | 1400mm | 1400mm | 110kg |
| 4005.STR080.1450 | 1450mm | 1450mm | 100kg |
| 4005.STR080.1500 | 1500mm | 1500mm | 90kg |
| 4005.STR080.1550 | 1550mm | 1550mm | 80kg |
| 4005.STR080.1600 | 1600mm | 1600mm | 60kg |

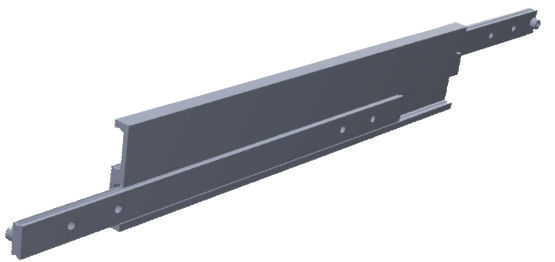

STR-80 length 200mm- 3D STEP FILE -
4015.STR080.0200
STR-80 length 250mm- 3D STEP FILE -
4015.STR080.0250
STR-80 length 300mm- 3D STEP FILE -
4015.STR080.0300
STR-80 length 350mm- 3D STEP FILE -
4015.STR080.0350
STR-80 length 400mm- 3D STEP FILE -
4015.STR080.0400
STR-80 length 450mm- 3D STEP FILE -
4015.STR080.0450
STR-80 length 500mm- 3D STEP FILE -
4015.STR080.0500
STR-80 length 550mm- 3D STEP FILE -
4015.STR080.0550
STR-80 length 600mm- 3D STEP FILE -
4015.STR080.0600
STR-80 length 650mm- 3D STEP FILE -
4015.STR080.0650
STR-80 length 700mm- 3D STEP FILE -
4015.STR080.0700
STR-80 length 750mm- 3D STEP FILE -
4015.STR080.0750
STR-80 length 800mm- 3D STEP FILE -
4015.STR080.0800
STR-80 length 850mm- 3D STEP FILE -
4015.STR080.0850
STR-80 length 900mm- 3D STEP FILE -
4015.STR080.0900
STR-80 length 950mm- 3D STEP FILE -
4015.STR080.0950
STR-80 length 1000mm- 3D STEP FILE -
4015.STR080.1000
STR-80 length 1050mm- 3D STEP FILE -
4015.STR080.1050
STR-80 length 1100mm- 3D STEP FILE -
4015.STR080.1100
STR-80 length 1150mm- 3D STEP FILE -
4015.STR080.1150
STR-80 length 1200mm- 3D STEP FILE -
4015.STR080.1200
STR-80 length 1250mm- 3D STEP FILE -
4015.STR080.1250
STR-80 length 1300mm- 3D STEP FILE -
4015.STR080.1300
STR-80 length 1350mm- 3D STEP FILE -
4015.STR080.1350
STR-80 length 1400mm- 3D STEP FILE -
4015.STR080.1400
STR-80 length 1450mm- 3D STEP FILE -
4015.STR080.1450
STR-80 length 1500mm- 3D STEP FILE -
4015.STR080.1500
STR-80 length 1550mm- 3D STEP FILE -
4015.STR080.1550
STR-80 length 1600mm- 3D STEP FILE -
4015.STR080.1600
