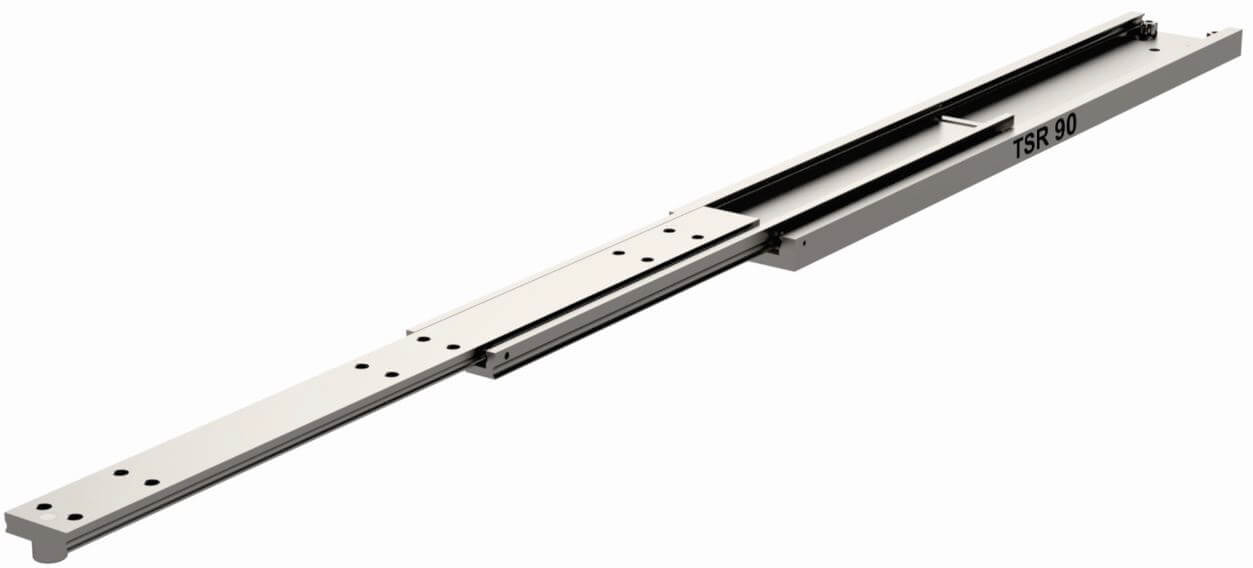

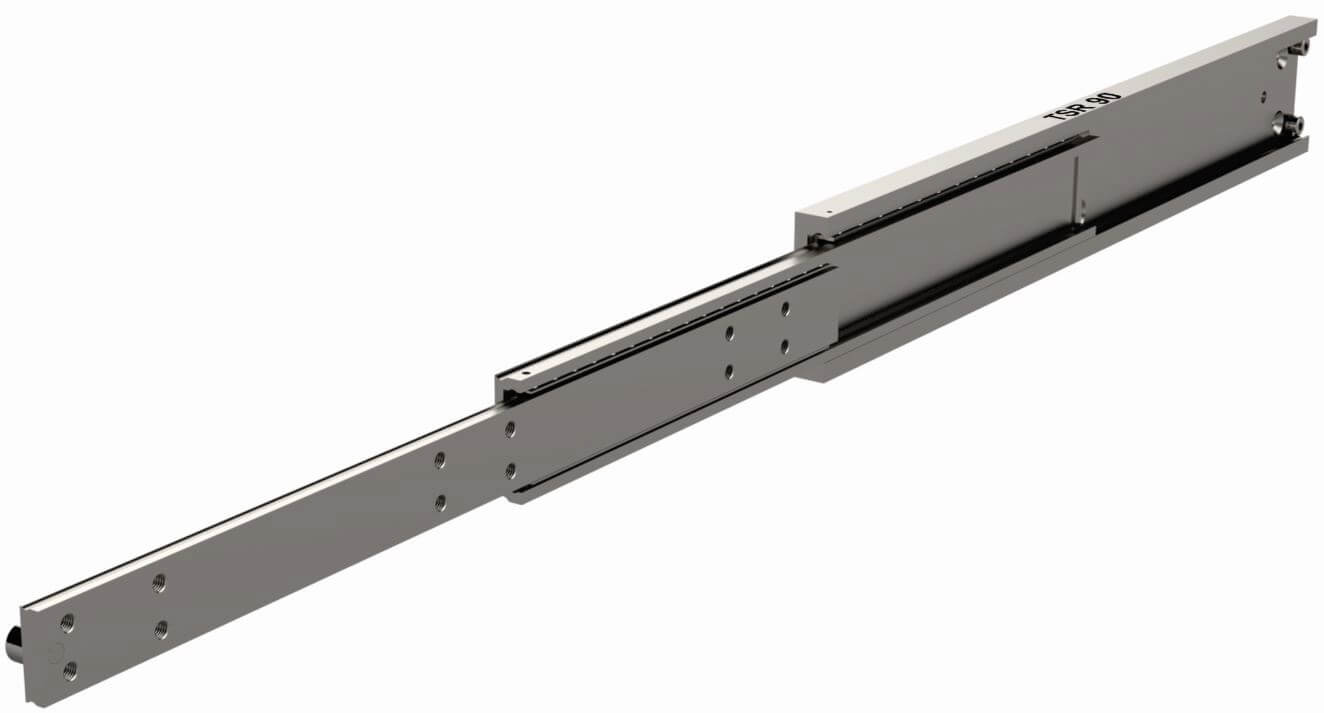

4015.TSR090 (190-690kg)

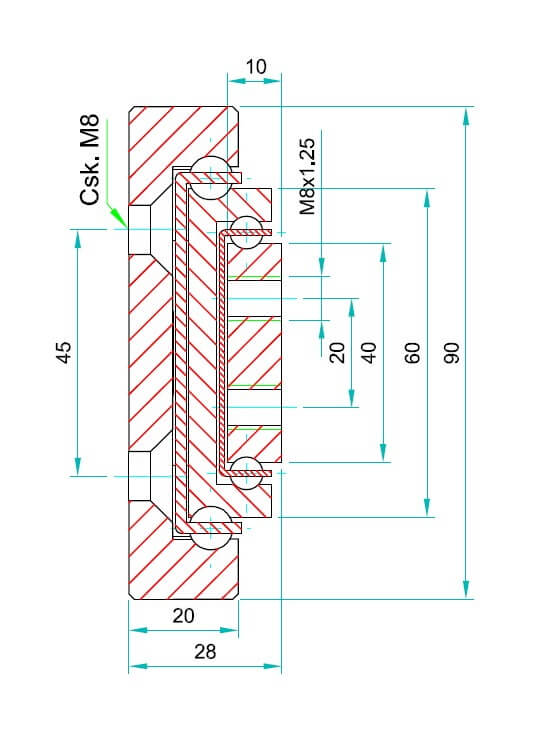

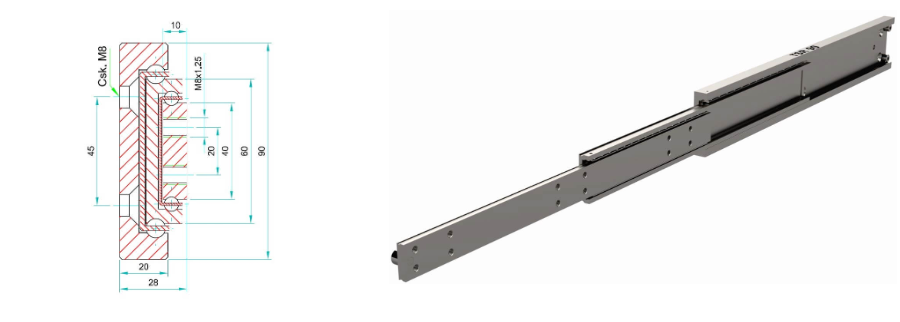

| 安裝間隙: | 28mm |
| 高度: | 90mm |
| 閉合長度: | 300-2000mm |
| 延展長度: | 300-2000mm |
| 最大載重: | 190-690 kg/pair |
| 滑軌節數: | 3 |
| 延展程度: | Total |
| 材質: | C45 steel |
| 抗震動性: | 8 |
TSR-90特別適合使用于具有震動沖擊扭矩的動態負載應用。高90mm及寬28mm的規格使其成為空間限縮的車載抽屜系統和火車電池箱的絕佳選擇。此導軌也在軍事領域用途廣泛, 尤其是可以選配316L鋼珠以減少腐蝕。

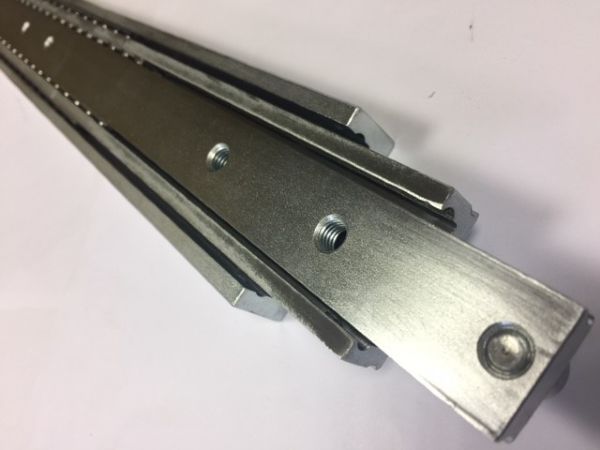

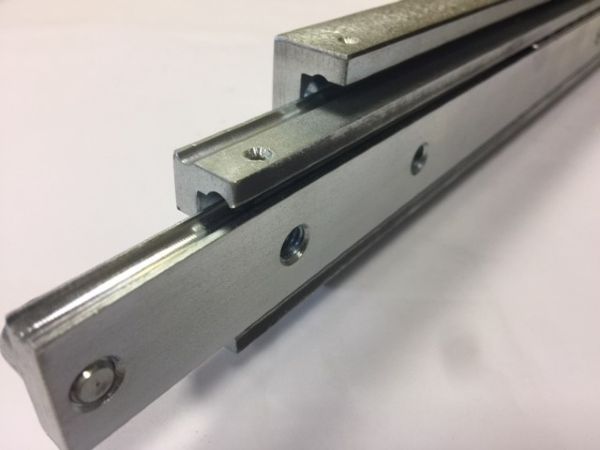

本款導軌行程100%, 載重能力190-690kg/對, 導軌在550mm長可以延展550mm, 載重達到670kg。由三節冷抽鋼制成, 并裝配珠槽及鋼珠, TSR-90導軌在閉合靜置的情況下有相當好的抗震抗沖擊性能以承受動態負載, 因此適合安裝于車載環境應用。這是一款非常堅固的導軌, 采用嵌套式的C型結構包覆中內兩軌, 雖寬度較薄但仍維持高載重能力。TSR導軌的外軌安裝孔設計為皿頭孔, 以利輕松的安裝于柜體內, 抽屜部分則與內軌的螺絲通孔固定。
TSR導軌可由不銹鋼316L材質制成并用于需低磁性特性的船舶OEM項目, 更多信息歡迎與我們聯系。我們也能藉由客制閉合長度、延展長度、安裝孔、表面處理、不銹鋼珠/珠槽以提供額外的產品變化。TSR-90導軌也可以安裝在短軸上使用(平躺), 但負載能力將會下降60~80%。行程也可以在載重能力些許下降的情況下客制至最高120%。
制造流程符合ISO9001-2015，本款導軌由符合EN 10277的冷抽鋼C45E+C制成。珠槽采用雷射切割的鍍鋅板，鋼珠為符合DIN 5401的C85 G100規格。Professional系列碳鋼導軌通過RoHS & REACH認證，且受惠于我們自行投資的先進電解堿性鋅電鍍設備，導軌表面受到10-12微米的鍍鋅層保護，在DIN EN ISO 9227中性鹽霧測試中表現優異，120小時內無白銹，1032小時內無紅銹。
單支導軌每公尺重14.24kg。
導軌為單支報價及出售。負載能力數值則為成對計算(一對兩支導軌)。TSR-90型號導軌為接單生產，請容許3-4周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.TSR090.0300 | 300mm | 300mm | 620kg |
| 4015.TSR090.0350 | 350mm | 350mm | 630kg |
| 4015.TSR090.0400 | 400mm | 400mm | 640kg |
| 4015.TSR090.0450 | 450mm | 450mm | 650kg |
| 4015.TSR090.0500 | 500mm | 500mm | 660kg |
| 4015.TSR090.0550 | 550mm | 550mm | 670kg |
| 4015.TSR090.0600 | 600mm | 600mm | 680kg |
| 4015.TSR090.0650 | 650mm | 650mm | 690kg |
| 4015.TSR090.0700 | 700mm | 700mm | 680kg |
| 4015.TSR090.0750 | 750mm | 750mm | 670kg |
| 4015.TSR090.0800 | 800mm | 800mm | 660kg |
| 4015.TSR090.0850 | 850mm | 850mm | 650kg |
| 4015.TSR090.0900 | 900mm | 900mm | 640kg |
| 4015.TSR090.0950 | 950mm | 950mm | 630kg |
| 4015.TSR090.1000 | 1000mm | 1000mm | 615kg |
| 4015.TSR090.1050 | 1050mm | 1050mm | 590kg |
| 4015.TSR090.1100 | 1100mm | 1100mm | 565kg |
| 4015.TSR090.1150 | 1150mm | 1150mm | 540kg |
| 4015.TSR090.1200 | 1200mm | 1200mm | 520kg |
| 4015.TSR090.1250 | 1250mm | 1250mm | 490kg |
| 4015.TSR090.1300 | 1300mm | 1300mm | 475kg |
| 4015.TSR090.1350 | 1350mm | 1350mm | 455kg |
| 4015.TSR090.1400 | 1400mm | 1400mm | 430kg |
| 4015.TSR090.1450 | 1450mm | 1450mm | 410kg |
| 4015.TSR090.1500 | 1500mm | 1500mm | 380kg |
| 4015.TSR090.1550 | 1550mm | 1550mm | 350kg |
| 4015.TSR090.1600 | 1600mm | 1600mm | 320kg |
| 4015.TSR090.1650 | 1650mm | 1650mm | 290kg |
| 4015.TSR090.1700 | 1700mm | 1700mm | 270kg |
| 4015.TSR090.1750 | 1750mm | 1750mm | 250kg |
| 4015.TSR090.1800 | 1800mm | 1800mm | 230kg |
| 4015.TSR090.1850 | 1850mm | 1850mm | 210kg |
| 4015.TSR090.1900 | 1900mm | 1900mm | 200kg |
| 4015.TSR090.1950 | 1950mm | 1950mm | 195kg |
| 4015.TSR090.2000 | 2000mm | 2000mm | 190kg |
TSR90 length 300mm - 3D STEP FILE -
4015.TSR090.0300
TSR90 length 350mm - 3D STEP FILE -
4015.TSR090.0350
TSR90 length 400mm - 3D STEP FILE -
4015.TSR090.0400
TSR90 length 450mm - 3D STEP FILE -
4015.TSR090.0450
TSR90 length 500mm - 3D STEP FILE -
4015.TSR090.0500
TSR90 length 550mm - 3D STEP FILE -
4015.TSR090.0550
TSR90 length 600mm - 3D STEP FILE -
4015.TSR090.0600
TSR90 length 650mm - 3D STEP FILE -
4015.TSR090.0650
TSR90 length 700mm - 3D STEP FILE -
4015.TSR090.0700
TSR90 length 750mm - 3D STEP FILE -
4015.TSR090.0750
TSR90 length 800mm - 3D STEP FILE -
4015.TSR090.0800
TSR90 length 850mm - 3D STEP FILE -
4015.TSR090.0850
TSR90 length 900mm - 3D STEP FILE -
4015.TSR090.0900
TSR90 length 950mm - 3D STEP FILE -
4015.TSR090.0950
TSR90 length 1000mm - 3D STEP FILE -
4015.TSR090.1000
TSR90 length 1050mm - 3D STEP FILE -
4015.TSR090.1050
TSR90 length 1100mm - 3D STEP FILE -
4015.TSR090.1100
TSR90 length 1150mm - 3D STEP FILE -
4015.TSR090.1150
TSR90 length 1200mm - 3D STEP FILE -
4015.TSR090.1200
TSR90 length 1250mm - 3D STEP FILE -
4015.TSR090.1250
TSR90 length 1300mm - 3D STEP FILE -
4015.TSR090.1300
TSR90 length 1350mm - 3D STEP FILE -
4015.TSR090.1350
TSR90 length 1400mm - 3D STEP FILE -
4015.TSR090.1400
TSR90 length 1450mm - 3D STEP FILE -
4015.TSR090.1450
TSR90 length 1500mm - 3D STEP FILE -
4015.TSR090.1500
TSR90 length 1550mm - 3D STEP FILE -
4015.TSR090.1550
TSR90 length 1600mm - 3D STEP FILE -
4015.TSR090.1600
TSR90 length 1650mm - 3D STEP FILE -
4015.TSR090.1650
TSR90 length 1700mm - 3D STEP FILE -
4015.TSR090.1700
TSR90 length 1750mm - 3D STEP FILE -
4015.TSR090.1750
TSR90 length 1800mm - 3D STEP FILE -
4015.TSR090.1800
TSR90 length 1850mm - 3D STEP FILE -
4015.TSR090.1850
TSR90 length 1900mm - 3D STEP FILE -
4015.TSR090.1900
TSR90 length 1950mm - 3D STEP FILE -
4015.TSR090.1950
TSR90 length 2000mm - 3D STEP FILE -
4015.TSR090.2000
