4013.1018 (20-78kg)

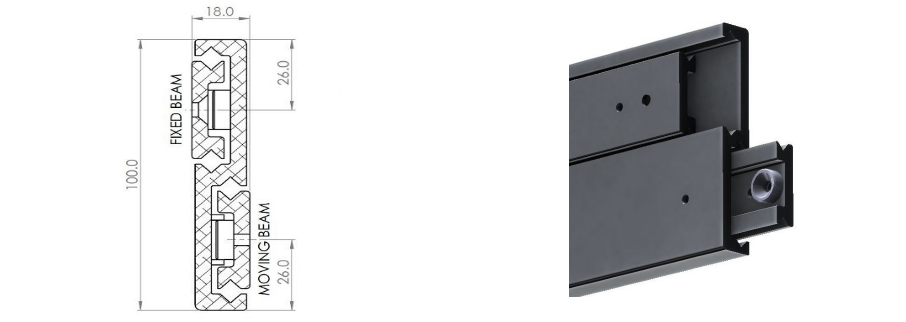

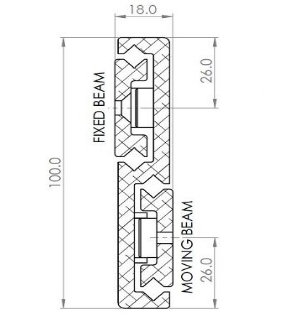

| 安裝間隙: | 18mm |
| 高度: | 100mm |
| 閉合長度: | 300-1000mm |
| 延展長度: | 305-1145mm |
| 最大載重: | 20-78 kg/pair |
| 滑軌節數: | 3 |
| 延展程度: | Total |
| 材質: | Anodised aluminium 6005a |
| 抗震動性: | 5 |

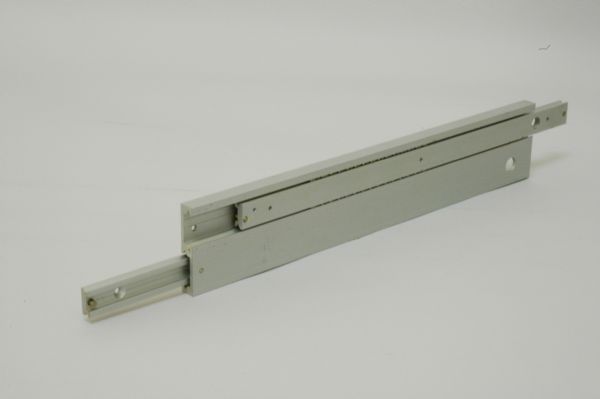

Radial 1018是一款重型負載、全行程(或超行程)延展的伸縮導軌, 導軌的安裝規格非常薄, 適合應用在需要高抗沖擊-重量比的軍用/海上19”收納架和ATM內部收納。
本款導軌行程100~145%, 載重能力20-78kg/對, 導軌在550mm長可以延展665mm, 載重達到57kg。

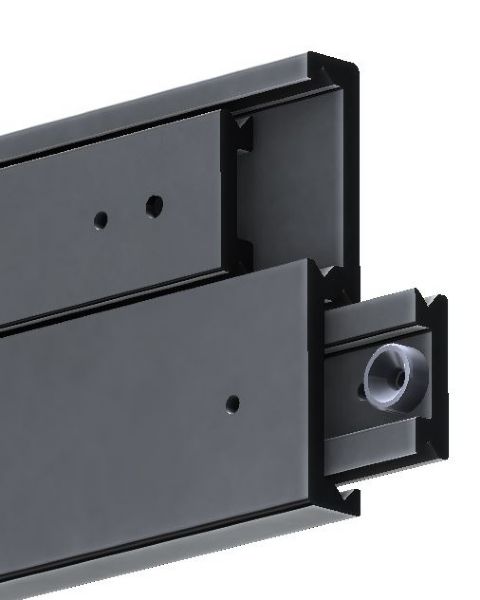

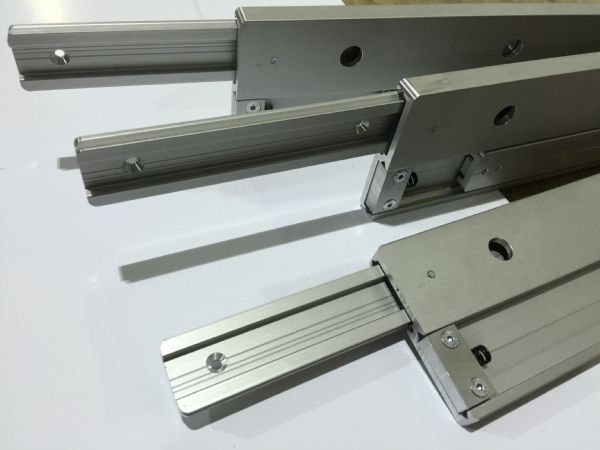

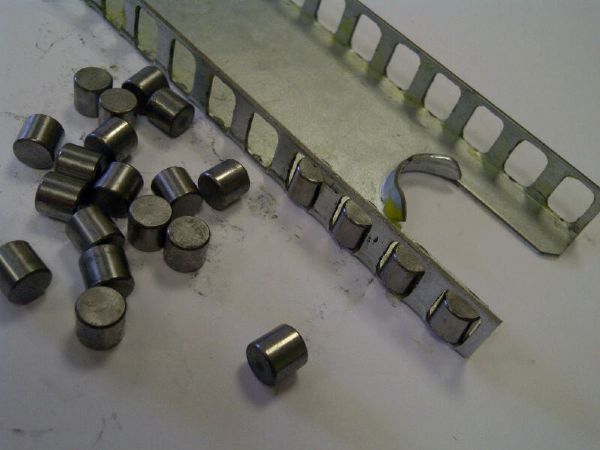

Radial鋁合金導軌系列是采用獨特的交叉滾子軸承而研發而成, 特點是軸承完全緊實接觸各軌, 以消除珠軌凹陷和位移的風險。這款導軌非常的堅固, 也因為這獨特的設計, 其表現優于其他采用普通鋼珠的鋁制導軌。導軌尾端備有彈簧機件以吸收沖擊力。
交叉滾子軸承最適用于會產生偏載的應用, 像是航天座椅。
當導軌內特定一點受力過大會產生珠軌內的永久性凹陷, 并導致重大功能失效。然而, 因為交叉滾子的堅固設計, 珠軌內沒有單點接觸和多余間隙, 造就導軌擁有最小化變形量和長久功能正常。
更大規格的Radial導軌可以承受可觀的重量, 支撐消防車用幫浦收納至4000N。導軌也提供130%超延展選項。本導軌優勢為幫助車輛大幅減輕重量, 同時也是單價較高的不銹鋼導軌的替代方案。此導軌可以完美搭配我們的抽屜把手鎖系統。
Radial 1018是采用6005a級鋁合金制成, 珠軌經過精密加工。表面處理是鋁本色陽極處理, 也可依需求加工。軸承為鍍鉻硬化鋼。
本導軌為訂制產品, 請容許6周生產時間。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4013.1018.0300 | 300mm | 305mm | 65kg |
| 4013.1018.0350 | 350mm | 405mm | 59kg |
| 4013.1018.0400 | 400mm | 505mm | 55kg |
| 4013.1018.0450 | 450mm | 465mm | 78kg |
| 4013.1018.0500 | 500mm | 565mm | 73kg |
| 4013.1018.0550 | 550mm | 665mm | 57kg |
| 4013.1018.0600 | 600mm | 765mm | 55kg |
| 4013.1018.0650 | 650mm | 585mm | 65kg |
| 4013.1018.0700 | 700mm | 685mm | 72kg |
| 4013.1018.0750 | 750mm | 785mm | 52kg |
| 4013.1018.0800 | 800mm | 885mm | 46kg |
| 4013.1018.0850 | 850mm | 845mm | 39kg |
| 4013.1018.0900 | 900mm | 945mm | 33kg |
| 4013.1018.0950 | 950mm | 1045mm | 26kg |
| 4013.1018.1000 | 1000mm | 1145mm | 20kg |
4013.1018 - 300mm - 3D STEP File
4013.1018.0300
4013.1018 - 350mm - 3D STEP File
4013.1018.0350
4013.1018 - 400mm - 3D STEP File
4013.1018.0400
4013.1018 - 450mm - 3D STEP File
4013.1018.0450
4013.1018 - 500mm - 3D STEP File
4013.1018.0500
4013.1018 - 550mm - 3D STEP File
4013.1018.0550
4013.1018 - 600mm - 3D STEP File
4013.1018.0600
4013.1018 - 650mm - 3D STEP File
4013.1018.0650
4013.1018 - 700mm - 3D STEP File
4013.1018.0700
4013.1018 - 750mm - 3D STEP File
4013.1018.0750
4013.1018 - 800mm - 3D STEP File
4013.1018.0800
4013.1018 - 850mm - 3D STEP File
4013.1018.0850
4013.1018 - 900mm - 3D STEP File
4013.1018.0900
4013.1018 - 950mm - 3D STEP File
4013.1018.0950
4013.1018 - 1000mm - 3D STEP File
4013.1018.1000
DWG Files - 4013.1018 - DWG FILE -
4013.1018-2D
