4013.8045 (300-400kg)
| 安裝間隙: | 45mm |
| 高度: | 80mm |
| 閉合長度: | 300-1000mm |
| 延展長度: | 200-1125mm |
| 最大載重: | 300-400 kg/pair |
| 滑軌節數: | 3 |
| 延展程度: | Total |
| 材質: | Anodised aluminium 6005a |
| 抗震動性: | 6 |

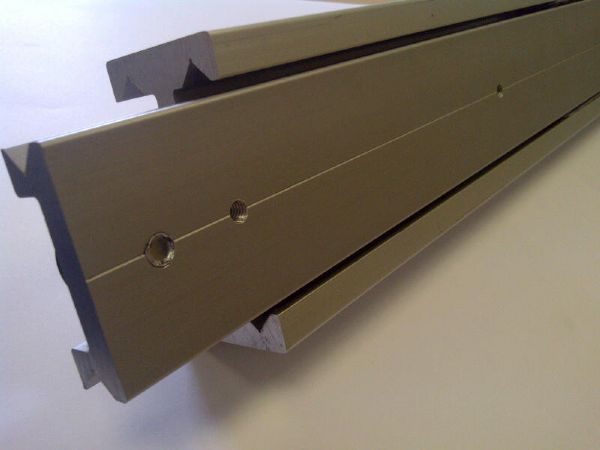

Radial 8045是一款重型負載、全行程延展的伸縮導軌, 適合應用在需要輕量化且重負載的軍用及消防車輛收納系統...等等。
本款導軌行程70~110%, 載重能力300-400kg/對, 導軌在650mm長可以延展780mm, 載重達到390kg。
8045也被設計進軍用雷達設備及貨柜改裝的移出式酒吧。
Radial鋁合金導軌系列是采用獨特的交叉滾子軸承而研發而成, 特點是軸承完全緊實接觸各軌, 以消除珠軌凹陷和位移的風險。這款導軌非常的堅固, 也因?yàn)檫@獨特的設計, 其表現優于其他采用普通鋼珠的鋁制導軌。導軌尾端備有彈簧機件以吸收沖擊力。
交叉滾子軸承最適用于會產生偏載的應用, 像是航天座椅。
當導軌內特定一點受力過大會產生珠軌內的永久性凹陷, 并導致重大功能失效。然而, 因?yàn)榻徊鏉L子的堅固設計, 珠軌內沒有單點接觸和多余間隙, 造就導軌擁有最小化變形量和長久功能正常。
大規格的Radial導軌可以承受可觀的重量, 支撐消防車用幫浦收納至4000N。導軌也提供130%超延展選項。本導軌優勢為幫助車輛大幅減輕重量, 同時也是單價較高的不銹鋼導軌的替代方案。此導軌可以完美搭配我們的抽屜把手鎖系統。
Radial 8045是采用6005a級鋁合金制成, 珠軌經過精密加工。表面處理是鋁本色陽極處理, 也可依需求加工。軸承為鍍鉻硬化鋼。
本導軌為訂制產品, 請容許6周生產時間。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4013.8045.0300 | 300mm | 200mm | 350kg |
| 4013.8045.0350 | 350mm | 300mm | 355kg |
| 4013.8045.0400 | 400mm | 400mm | 360kg |
| 4013.8045.0450 | 450mm | 500mm | 370kg |
| 4013.8045.0500 | 500mm | 600mm | 380kg |
| 4013.8045.0550 | 550mm | 580mm | 390kg |
| 4013.8045.0600 | 600mm | 680mm | 400kg |
| 4013.8045.0650 | 650mm | 780mm | 390kg |
| 4013.8045.0700 | 700mm | 658mm | 380kg |
| 4013.8045.0750 | 750mm | 758mm | 370kg |
| 4013.8045.0800 | 800mm | 858mm | 355kg |
| 4013.8045.0850 | 850mm | 825mm | 340kg |
| 4013.8045.0900 | 900mm | 925mm | 325kg |
| 4013.8045.0950 | 950mm | 1025mm | 315kg |
| 4013.8045.1000 | 1000mm | 1125mm | 300kg |
4013.8045 - 300mm - 3D STEP File
4013.8045.0300
4013.8045 - 350mm - 3D STEP File
4013.8045.0350
4013.8045 - 400mm - 3D STEP File
4013.8045.0400
4013.8045 - 450mm - 3D STEP File
4013.8045.0450
4013.8045 - 500mm - 3D STEP File
4013.8045.0500
4013.8045 -550mm - 3D STEP File
4013.8045.0550
4013.8045 - 600mm - 3D STEP File
4013.8045.0600
4013.8045 - 650mm - 3D STEP File
4013.8045.0650
4013.8045 - 700mm - 3D STEP File
4013.8045.0700
4013.8045 - 750mm - 3D STEP File
4013.8045.0750
4013.8045 - 800mm - 3D STEP File
4013.8045.0800
4013.8045 - 850mm - 3D STEP File
4013.8045.0850
4013.8045 - 900mm - 3D STEP File
4013.8045.0900
4013.8045 - 950mm - 3D STEP File
4013.8045.0950
4013.8045 - 1000mm - 3D STEP File
4013.8045.1000
DWG Files - 4013.8045 - DWG FILE -
4013.8045-2D
