SHJY.5117SRR36 36.2-86kg

5117.SHJY.SRR36 雙層疊加自鎖軌道（36.2-86kg）

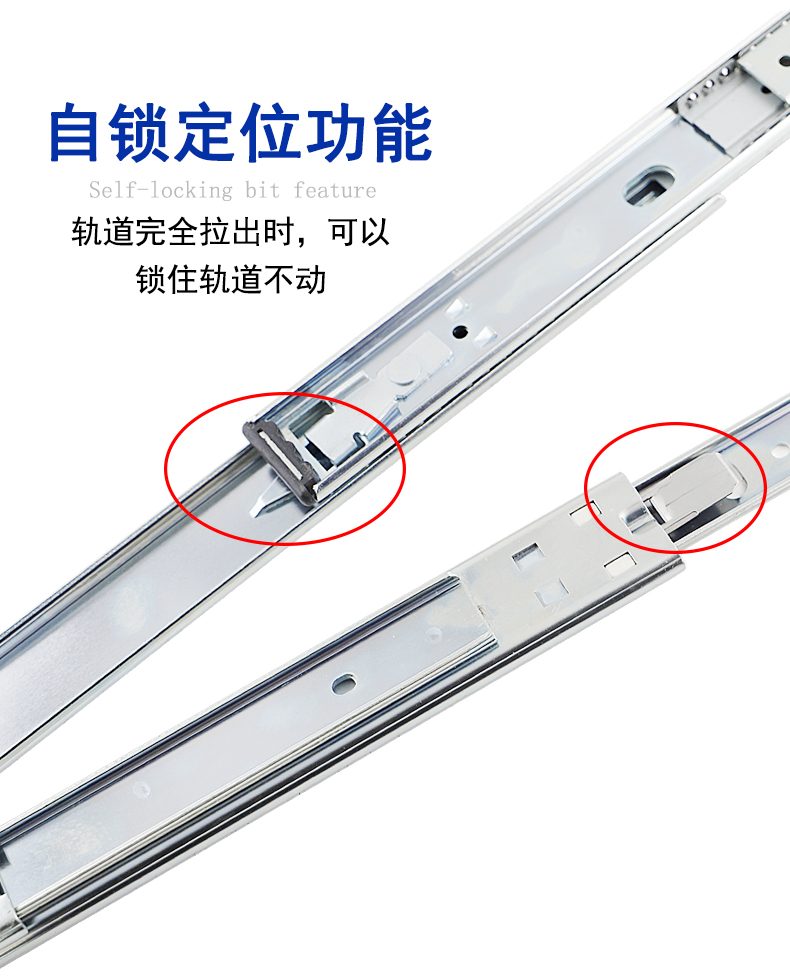

5117.SHJY.SRR36 雙層疊加自鎖軌道，是一款中載型*鋼制線性軌道，可完全替代米思米SRR36系列滑軌，滑軌采用鋼，滑軌完全拉出時，會在收納方向上鎖定，按下分離彈簧可解除鎖定，并進行收納與滑軌拉拔。

具備標準19.5mm x 35.3mm規格, 滑軌長度從254mm (12") 到 711mm (28 "), 載重能力介于 36.2kg/對到86kg/對之間?；壉粶y試到30,000循環。

滑動標簽以查看所有訊息

關鍵規格

規格細節

安裝間隙:	19.1mm
高度:	35.3mm
閉合長度:	254-711mm
延展長度:	280-733mm
最大載重:	36.2-86kg/pair
滑軌節數:	3
延展程度:	Over
材質:	Cold rolled steel Q235
抗震動性:	5

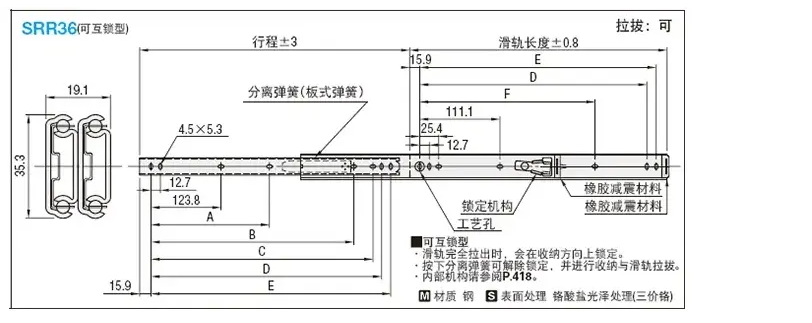

規格圖

適合應用于:

航天 – 飛機座椅
國防 – 軍機 – 艦艇 – 戰斗車輛
消防 – 抽屜 – 托盤系統
家具 – 建筑 & 滑動組件
汽車廠 – 機臺
特種車輛 – 商用車 & 救護車

產品編號	閉合長度	延展長度	最大載重
SHJY.5117.SRR36.012	305mm	327.2mm	63.5kg
SHJY.5117.SRR36.014	356mm	378mm	59.7kg
SHJY.5117.SRR36.016	406mm	428.4mm	57.04kg
SHJY.5117.SRR36.018	457mm	479.2mm	56.02kg
SHJY.5117.SRR36.020	508mm	530mm	53.97kg
SHJY.5117.SSRXN36.022	559mm	580.8mm	51.02kg
SHJY.5117.SSRXN36.024	610mm	631.6mm	48.9kg
SHJY.5117.SSRXN36.026	660mm	682.4mm	47.04kg
SHJY.5117.SSRXN36.028	711mm	733.2mm	45kg

下載權限

您必須注冊或登入以下載CAD及其他技術資料。

登入

注冊

PDF: 型錄＆圖紙
CAD & STEP

型錄＆主要產品資訊

5117.SHJY.SRR36 INSTALLTION INSTRUCTIONS

5117.SHJY.SRR36.012 length 305mm- 3D STEP FILE -
5117.SHJY.SRR36.012

5117.SHJY.SRR36.014 length 356mm- 3D STEP FILE -
5117.SHJY.SRR36.014 l

5117.SHJY.SRR36.016 length 406mm- 3D STEP FILE -
5117.SHJY.SRR36.016

5117.SHJY.SRR36.018 length 457mm- 3D STEP FILE -
5117.SHJY.SRR36.018

5117.SHJY.SRR36.020 length 508mm- 3D STEP FILE -
5117.SHJY.SRR36.020

5117.SHJY.SRR36.022 length 559mm- 3D STEP FILE -
5117.SHJY.SRR36.022

5117.SHJY.SRR36.024 length 610mm- 3D STEP FILE -
5117.SHJY.SRR36.024

5117.SHJY.SRR36.026 length 660mm- 3D STEP FILE -
5117.SHJY.SRR36.026

5117.SHJY.SRR36.028 length 711mm- 3D STEP FILE -
5117.SHJY.SRR36.028

適用于以下應用

機臺制造

特殊操作機臺的伸縮取物機械及護欄。透過精密制造而成的 Saibo系列能夠提供機械長久的壽命。

概括

機臺圍欄, 貨物搬運, 其他特殊機械。

在工業應用, 堅固及穩定是零件的關鍵要素。當零件被整合進自動化設備, 零件滑移的精準度將會至關重要。我們的工業滑軌多半表現小于閉合長度1%的變形量, 我們的客戶因為產品的強度和高耐用度而長期信任Sliding Systems。

我們的產品范圍也包括自動對齊高精度滾輪軌道。

我們的設計團隊具備能力與您的工程團隊共事, 并供應合適產品款式。

金融設備

點鈔機, 銀行內家具及其他電子設備

取款機 (ATM)

安裝于ATM內部現金盒及設備上的滑軌, 以利ATM補鈔或維修等用途。

銀行內收納柜

銀行內部收納柜需要滑順, 穩固, 耐用的抽屜系統來收納笨重的硬幣, 錢袋。

機器人技術

可應于于機器人和自動化領域

如需了解我們?nèi)绾文軒椭鷳?yīng)用LGV導軌在機器人技術和自動化領域，請聯系我們 [email protected]
