供應全球優質的滑動承載延伸系統

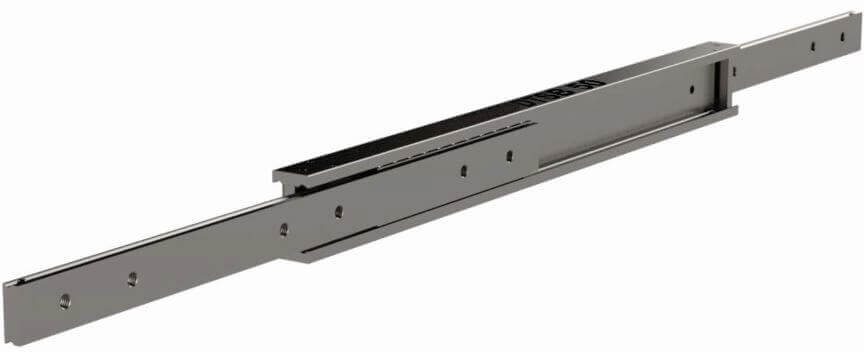

4015.ADTSB50 (66-180kg)

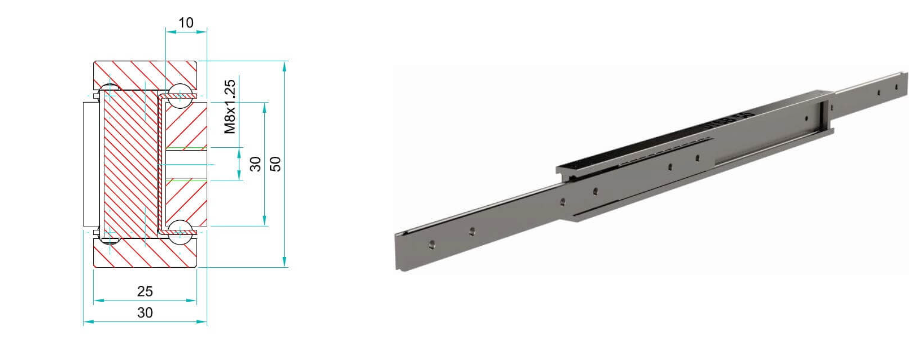

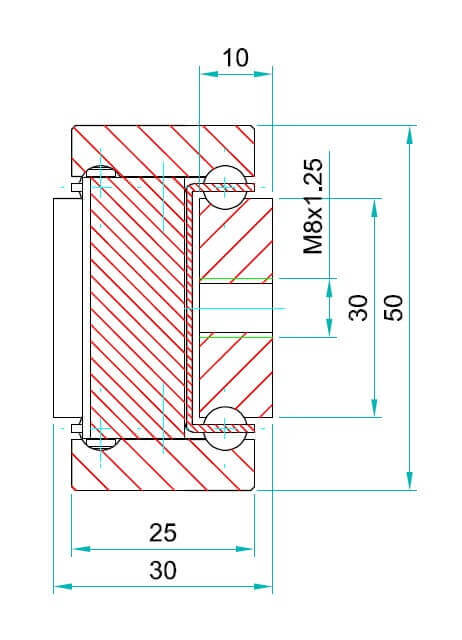

| 安裝間隙: | 30mm |
| 高度: | 50mm |
| 閉合長度: | 200-1500mm |
| 延展長度: | 200-1500mm |
| 最大載重: | 66-180 kg/pair |
| 滑軌節數: | 3 |
| 延展程度: | Bi-Directional |
| 材質: | Anodised aluminium 6082 |
| 抗震動性: | 4 |

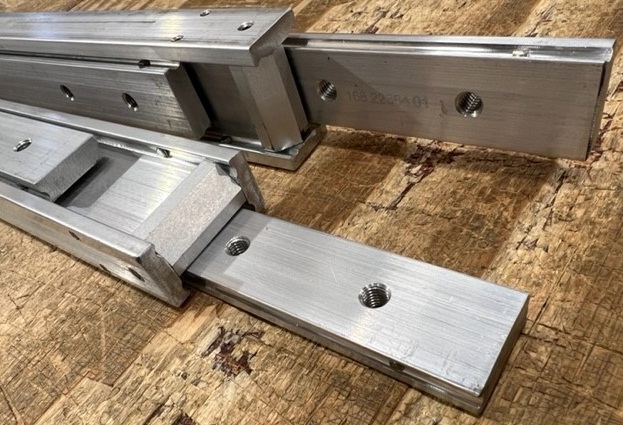

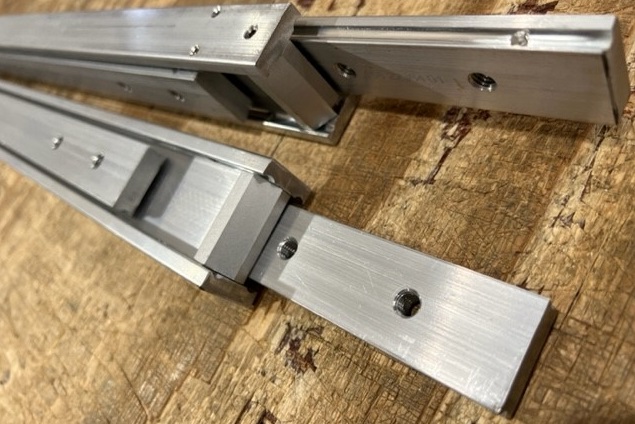

此為一系列使用6082-T6鋁合金及不銹鋼珠制成的重型導軌。藉由我們標準化的銑削擠型材工藝，我們能夠供應大部分鋁牌號的導軌。特別是適用于正確選擇材料會影響性能的軍事及航天應用。
此為一款高質量、運行平穩、全行程延展的導軌，滾珠軌道經過精密切削并配有預壓。導軌表面處理可供選擇。鋼珠、保持架、限位塊皆為不銹鋼材質以達到全面耐腐蝕特性。
重量輕巧的 ADTSB-50 導軌在長度600mm的負載為 175kg。 導軌設計用于雙向全行程，得益于導軌內部擺片機構固定及釋放軌道。唯有第二節軌道擺片被釋放時第一節軌道才能完全延伸。
在投入生產之前，我們不建議在沒有工廠調整和客戶現場測試的情況下，將標準 ADTSB 導軌用于精確的機器人取放物設備或高速穿梭車。導軌運行速度限制在 <0.3m/s。
我們的 Saibo系列 TDB-43LK雙向?qū)к?即是設計用于自動化取物用途，操作速度可達0.8m/s。規格可直接與歐洲他牌置換并更具價格競爭力。
藉由活動的工字鋼強化，這使得此非常緊湊的設計可用于通常只有兩節式導軌適合的飛機座椅和雙向抽屜等應用。導軌表面標準陽極處理，請咨詢我們的工程師以了解其他可用的表面處理。單支 ADTSB-50 每公尺重 3.46kg。
請容許3-4周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.ADTSB50.0200 | 200mm | 200mm | 110kg |
| 4015.ADTSB50.0250 | 250mm | 250mm | 120kg |
| 4015.ADTSB50.0300 | 300mm | 300mm | 130kg |
| 4015.ADTSB50.0350 | 350mm | 350mm | 140kg |
| 4015.ADTSB50.0400 | 400mm | 400mm | 150kg |
| 4015.ADTSB50.0450 | 450mm | 450mm | 160kg |
| 4015.ADTSB50.0500 | 500mm | 500mm | 170kg |
| 4015.ADTSB50.0550 | 550mm | 550mm | 180kg |
| 4015.ADTSB50.0600 | 600mm | 600mm | 175kg |
| 4015.ADTSB50.0650 | 650mm | 650mm | 170kg |
| 4015.ADTSB50.0700 | 700mm | 700mm | 165kg |
| 4015.ADTSB50.0750 | 750mm | 750mm | 160kg |
| 4015.ADTSB50.0800 | 800mm | 800mm | 155kg |
| 4015.ADTSB50.0850 | 850mm | 850mm | 150kg |
| 4015.ADTSB50.0900 | 900mm | 900mm | 145kg |
| 4015.ADTSB50.0950 | 950mm | 950mm | 140kg |
| 4015.ADTSB50.1000 | 1000mm | 1000mm | 135kg |
| 4015.ADTSB50.1050 | 1050mm | 1050mm | 130kg |
| 4015.ADTSB50.1100 | 1100mm | 1100mm | 125kg |
| 4015.ADTSB50.1150 | 1150mm | 1150mm | 120kg |
| 4015.ADTSB50.1200 | 1200mm | 1200mm | 115kg |
| 4015.ADTSB50.1250 | 1250mm | 1250mm | 108kg |
| 4015.ADTSB50.1300 | 1300mm | 1300mm | 100kg |
| 4015.ADTSB50.1350 | 1350mm | 1350mm | 92kg |
| 4015.ADTSB50.1400 | 1400mm | 1400mm | 84kg |
| 4015.ADTSB50.1450 | 1450mm | 1450mm | 76kg |
| 4015.ADTSB50.1500 | 1500mm | 1500mm | 66kg |
ADTSB50 length 200mm- 3D STEP FILE -
ADTSB-50-200
ADTSB50 length 250mm- 3D STEP FILE -
ADTSB-50-250
ADTSB50 length 300mm- 3D STEP FILE -
ADTSB-50-300
ADTSB50 length 350mm- 3D STEP FILE -
ADTSB-50-350
ADTSB50 length 400mm- 3D STEP FILE -
ADTSB-50-400
ADTSB50 length 450mm- 3D STEP FILE -
ADTSB-50-450
ADTSB50 length 500mm- 3D STEP FILE -
ADTSB-50-500
ADTSB50 length 550mm- 3D STEP FILE -
ADTSB-50-550
ADTSB50 length 600mm- 3D STEP FILE -
ADTSB-50-600
ADTSB50 length 650mm- 3D STEP FILE -
ADTSB-50-650
ADTSB50 length 700mm- 3D STEP FILE -
ADTSB-50-700
ADTSB50 length 750mm- 3D STEP FILE -
ADTSB-50-750
ADTSB50 length 800mm- 3D STEP FILE -
ADTSB-50-800
ADTSB50 length 850mm- 3D STEP FILE -
ADTSB-50-850
ADTSB50 length 900mm- 3D STEP FILE -
ADTSB-50-900
ADTSB50 length 950mm- 3D STEP FILE -
ADTSB-50-950
ADTSB50 length 1000mm- 3D STEP FILE -
ADTSB-50-1000
ADTSB50 length 1050mm- 3D STEP FILE -
ADTSB-50-1050
ADTSB50 length 1100mm- 3D STEP FILE -
ADTSB-50-1100
ADTSB50 length 1150mm- 3D STEP FILE -
ADTSB-50-1150
ADTSB50 length 1200mm- 3D STEP FILE -
ADTSB-50-1200
ADTSB50 length 1250mm- 3D STEP FILE -
ADTSB-50-1250
ADTSB50 length 1300mm- 3D STEP FILE -
ADTSB-50-1300
ADTSB50 length 1350mm- 3D STEP FILE -
ADTSB-50-1350
ADTSB50 length 1400mm- 3D STEP FILE -
ADTSB-50-1400
ADTSB50 length 1450mm- 3D STEP FILE -
ADTSB-50-1450
ADTSB50 length 1500mm- 3D STEP FILE -
ADTSB-50-1500
