供應全球優質的滑動承載延伸系統

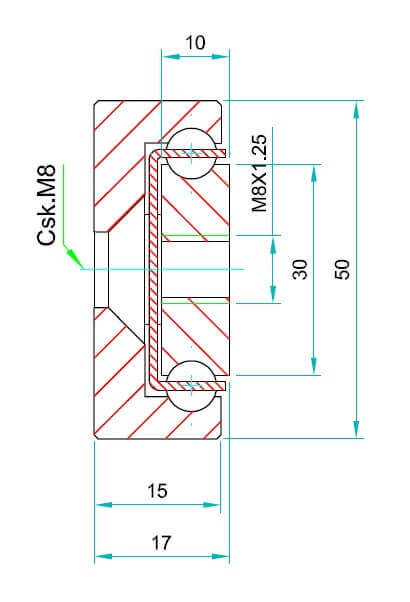

4015.SOWST50 (120-480kg)
| 安裝間隙: | 17mm |
| 高度: | 50mm |
| 閉合長度: | 200-2000mm |
| 延展長度: | 100-1000mm |
| 最大載重: | 120-480 kg/pair |
| 滑軌節數: | 2 |
| 延展程度: | Partial Bi-Directional |
| 材質: | Stainless Steel 316L |
| 抗震動性: | 8 |
SOWST-50導軌是由航海級不銹鋼316L (1.4404)制造而成, 具備極高的抗腐蝕性能。316L的奧氏體結構即使在低溫下也能提供導軌出色的韌性, 導軌所有表面皆以拋光處理作為標準。
SOWST導軌在完全展開的狀態亦可以被作為抽屜的收納位置，如此內軌滑移經過中心并抵達另一端的全展位置可被視為100%行程。型錄上標注之導軌行程長度等于閉合長度，然而，正常應用情況為使用中心點作為收納位置，并將抽屜向前向后延展50%。
SOWST-50不銹鋼導軌特別適用于需長時間暴露在高腐蝕性環境的應用。緊湊的50mm規格使其成為在潮濕條件下運作的重型船用座椅或軍用/緊急車輛抽屜的絕佳選擇。本款導軌行程50%, 載重能力120-480kg/對, 導軌在550mm長可以雙向延展275mm, 載重達到470kg。
由兩節不銹鋼制成, 珠軌經過精密加工，具備相當好的抗震抗沖擊性能，因此適合安裝于船用座椅及食品加工機護欄。鋼梁、珠槽和鋼珠均采用奧氏體不銹鋼316L (1.4404)制造。螺栓和檔銷則采用奧氏體304 (1.4301)制成，以達到全面性抗腐蝕效果。如有需求，還可以依據更高的訂購數量要求定制全316L產品。
與許多其他由冷軋C型鋼制成的導軌不同, 本款導軌在展開時能夠提供強大的剛性, 使其成為動態應用的絕佳選擇。導軌無使用任何塑料部件, 因此適合用于高溫環境。單支SOWST-50導軌每公尺重5.64kg。
SOWST-50導軌也可以安裝在短軸上使用(平躺), 但負載能力將會下降60~80%。行程也可以在載重能力些許下降的情況下客制至最高70%。請與我們聯系以選擇此不加價服務。我們不建議將標準品SOWST導軌應用于機械取放物設備或穿梭車，在進行工廠校調適應和客戶實際應用測試核可前我們無法承諾生產, 此導軌受限于最大運行速度< 0.3m/s。
請容許4-5周生產時間，或與我們訂定庫存計劃。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4015.SOWST050.0200 | 200mm | 100mm | 360kg |
| 4015.SOWST050.0250 | 250mm | 125mm | 380kg |
| 4015.SOWST050.0300 | 300mm | 150mm | 400kg |
| 4015.SOWST050.0350 | 350mm | 175mm | 420kg |
| 4015.SOWST050.0400 | 400mm | 200mm | 440kg |
| 4015.SOWST050.0450 | 450mm | 225mm | 460kg |
| 4015.SOWST050.0500 | 500mm | 250mm | 480kg |
| 4015.SOWST050.0550 | 550mm | 275mm | 470kg |
| 4015.SOWST050.0600 | 600mm | 300mm | 460kg |
| 4015.SOWST050.0650 | 650mm | 325mm | 450kg |
| 4015.SOWST050.0700 | 700mm | 350mm | 440kg |
| 4015.SOWST050.0750 | 750mm | 375mm | 420kg |
| 4015.SOWST050.0800 | 800mm | 400mm | 400kg |
| 4015.SOWST050.0850 | 850mm | 425mm | 380kg |
| 4015.SOWST050.0900 | 900mm | 450mm | 360kg |
| 4015.SOWST050.0950 | 950mm | 475mm | 340kg |
| 4015.SOWST050.1000 | 1000mm | 500mm | 320kg |
| 4015.SOWST050.1050 | 1050mm | 525mm | 310kg |
| 4015.SOWST050.1100 | 1100mm | 550mm | 300kg |
| 4015.SOWST050.1150 | 1150mm | 575mm | 290kg |
| 4015.SOWST050.1200 | 1200mm | 600mm | 280kg |
| 4015.SOWST050.1250 | 1250mm | 625mm | 270kg |
| 4015.SOWST050.1300 | 1300mm | 650mm | 260kg |
| 4015.SOWST050.1350 | 1350mm | 675mm | 250kg |
| 4015.SOWST050.1400 | 1400mm | 700mm | 240kg |
| 4015.SOWST050.1450 | 1450mm | 725mm | 230kg |
| 4015.SOWST050.1500 | 1500mm | 750mm | 220kg |
| 4015.SOWST050.1550 | 1550mm | 775mm | 210kg |
| 4015.SOWST050.1600 | 1600mm | 800mm | 200kg |
| 4015.SOWST050.1650 | 1650mm | 825mm | 190kg |
| 4015.SOWST050.1700 | 1700mm | 850mm | 180kg |
| 4015.SOWST050.1750 | 1750mm | 875mm | 170kg |
| 4015.SOWST050.1800 | 1800mm | 900mm | 160kg |
| 4015.SOWST050.1850 | 1850mm | 925mm | 150kg |
| 4015.SOWST050.1900 | 1900mm | 950mm | 140kg |
| 4015.SOWST050.1950 | 1950mm | 975mm | 130kg |
| 4015.SOWST050.2000 | 2000mm | 1000mm | 120kg |
