供應全球優質的滑動承載延伸系統
4005.7055 (315-387kg)

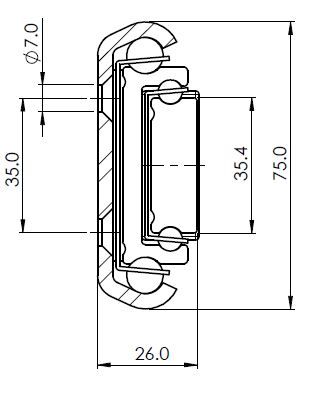

| 安裝間隙: | 26mm |
| 高度: | 75mm |
| 閉合長度: | 300-1000mm |
| 延展長度: | 360-1200mm |
| 最大載重: | 315-387 kg/pair |
| 滑軌節數: | 3 |
| 延展程度: | Total |
| 材質: | C45 Steel + SPCC |
| 抗震動性: | 8 |
7055是ULTIO系列的其中一個款式, 是運用精良技術制造的產品, 采用高等材質碳鋼, 厚實冷軋鋼板及不銹鋼珠制造而成。我們對ULTIO系列進行了產能投資, 能夠完全顛覆舊有重型冷拉鋼的制造方式, 并且架設了庫存計劃, 進而將這系列導軌以更高質量且更具競爭力的價格在市場呈現。
ULTIO 7055及7050為相同款式, 但延展程度調整成120%。這是一個特殊且無成本的服務, 為了幫助消防員完全抽出幫浦/發電機并方便讓4人抬起的目的而設計。所有安裝孔位皆與7050相同, 不同的地方是將珠槽長度縮短以達成超延展。
7055導軌是由專業冷拉鋼S45C材質制造而成, 珠軌配有些微預壓, 表面為工業電鍍鋅。鋼珠及珠槽皆由不銹鋼304材質制成以增強導軌的抗腐蝕能力。導軌長600mm在延展時的載重能力為387kg/對。ULTIO全系列導軌皆可直接替換歐洲其他廠家制造的相似款式, 優勢為更高質量且價格更具競爭力。
7055每公尺重9kg。
ULTIO 7055被間隔1000mm并測試到10,000循環。導軌在550mm長可以延展660mm, 全展時的安全工作負荷為378kg, 變形量為22mm, 操作力為20-25kg。采用500kg測試1,000循環, 變形量增加到14mm, 操作力增高到25-30kg。基于高強度的結構體與材質, 在兩個測試進行期間, 導軌無任何橫向偏移, 珠軌也無任何損傷。我們不建議讓導軌承受超過標榜的重量。
本導軌的關鍵尺寸為庫存品, 可快速發貨。大量采購請容許8周生產時間, 或咨詢業務最快交期。
產品編號 | 閉合長度 (mm) | 延展長度 (mm) | 最大載重 (kg) |
|---|---|---|---|
| 4005.7055 .0300 | 300mm | 360mm | 324kg |
| 4005.7055 .0350 | 350mm | 420mm | 342kg |
| 4005.7055 .0400 | 400mm | 480mm | 351kg |
| 4005.7055 .0450 | 450mm | 540mm | 360kg |
| 4005.7055 .0500 | 500mm | 600mm | 369kg |
| 4005.7055 .0550 | 550mm | 660mm | 378kg |
| 4005.7055 .0600 | 600mm | 720mm | 387kg |
| 4005.7055 .0650 | 650mm | 780mm | 378kg |
| 4005.7055 .0700 | 700mm | 840mm | 369kg |
| 4005.7055 .0750 | 750mm | 900mm | 360kg |
| 4005.7055 .0800 | 800mm | 960mm | 351kg |
| 4005.7055 .0850 | 850mm | 1020mm | 342kg |
| 4005.7055 .0900 | 900mm | 1080mm | 333kg |
| 4005.7055 .0950 | 950mm | 1140mm | 324kg |
| 4005.7055 .1000 | 1000mm | 1200mm | 315kg |
